Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0601434142 ( GDS24 )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

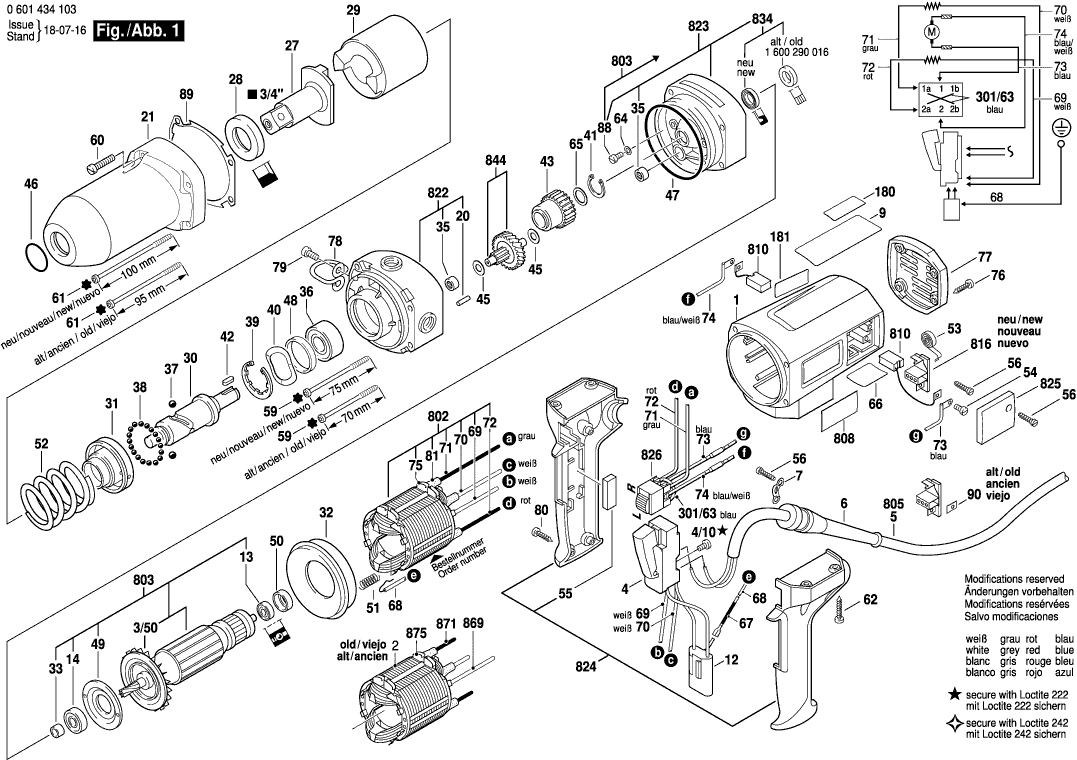

Zeichnungen der Bosch 0601434142 ( GDS24 )
Teileliste der Bosch 0601434142 ( GDS24 )
Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
Motorgehäuse BLAU | ||||
1 | 3605108091 | 29.75 | 35.40 | |
Lüfter | ||||
3/50 | 1606610122 | 2.24 | 2.67 | |
Schalter | ||||
4 | 1607200079 | 29.75 | 35.40 | |
Zylinderschraube DIN 84-AM3,5x6-5.8 | ||||
4/10 | 2910011082 | 0.83 | 0.99 | |
Nicht mehr lieferbar, kein Ersatz | ||||
5 | 3604460073 | |||
Tülle Ø9,2-Ø12x120 MM | ||||
6 | 3600703011 | 2.24 | 2.67 | |
Befestigungsschelle | ||||
7 | 1601302014 | 1.18 | 1.40 | |
Klebeschild | ||||
9 | 3601110611 | 1.94 | 2.31 | |
Entstörfilter | ||||
12 | 2607329096 | 5.83 | 6.94 | |
Kugellager 7x19x6 | ||||
13 | 2600905032 | 4.10 | 4.88 | |
Rillenkugellager 9x26x8 | ||||
14 | 3600905131 | 8.45 | 10.06 | |
Zylinderstift DIN 7-5H8x14 | ||||
20 | 2917500119 | 0.83 | 0.99 | |
Spindellager | ||||
21 | 3605806220 | 44.82 | 53.34 | |
Kupplungshälfte 3/4" | ||||
27 | 1606455031 | 148.65 | 176.89 | |
Distanzscheibe | ||||
28 | 3600114013 | 18.19 | 21.65 | |
Schläger | ||||
29 | 1608710018 | 233.78 | 278.20 | |
Antriebswelle | ||||
30 | 1603124077 | 148.65 | 176.89 | |
Stützring | ||||
31 | 1600220015 | 101.94 | 121.31 | |
Luftleitring | ||||
32 | 1600502019 | 2.71 | 3.22 | |
Zwischenring | ||||
33 | 3600300042 | 7.58 | 9.02 | |
Nadelhülse Ø8xØ12x8 MM | ||||
35 | 1600910018 | 4.10 | 4.88 | |
Rillenkugellager 15x35x11 | ||||
36 | 1900905279 | 8.45 | 10.06 | |
Kugel DIN 5401-8 MM III-ST | ||||
37 | 1903230014 | 0.83 | 0.99 | |
Kugel DIN 5401-4 MM-III-ST | ||||
38 | 1903230007 | 1.18 | 1.40 | |
Sicherungsring DIN 472 38X1,5MM | ||||
39 | 2916660017 | 3.31 | 3.94 | |
Federscheibe Ø27,5x38,4 MM | ||||
40 | 1600150007 | 1.18 | 1.40 | |
Sicherungsbügel DIN 471-15x1-FSt | ||||
41 | 2916650006 | 1.18 | 1.40 | |
Passfeder DIN 6885-A6X4X14 | ||||
42 | 1902300083 | 0.83 | 0.99 | |
Stirnrad Z=25 | ||||
43 | 3606301006 | 60.65 | 72.17 | |
Ausgleichscheibe 0,5 MM DICK | ||||
45 | 1600100617 | 1.18 | 1.40 | |
O-Ring 28x3 MM | ||||
46 | 1900210129 | 1.94 | 2.31 | |
O-Ring 66,0x3,0 MM | ||||
47 | 1600210005 | 2.24 | 2.67 | |
Gummiring 7 MM BREIT | ||||
48 | 1600206020 | 1.18 | 1.40 | |
Lagerdeckel | ||||
49 | 3605500043 | 3.31 | 3.94 | |
Zwischenring | ||||
50 | 1600502011 | 1.94 | 2.31 | |
Druckfeder | ||||
51 | 1604613006 | 1.18 | 1.40 | |
Druckfeder | ||||
52 | 3604610034 | 11.88 | 14.14 | |
Spiralfeder AGC 18 | ||||
53 | 160465202K | 1.94 | 2.31 | |
Zylinderschraube DIN 84-AM4x8-8.8 | ||||
54 | 2910021118 | 0.83 | 0.99 | |
Isolierstreifen | ||||
55 | 3602317025 | 1.94 | 2.31 | |
Blechschraube DIN 7971-ST3,9x16-F | ||||
56 | 2910211019 | 0.83 | 0.99 | |
Linsenkopfschraube | ||||
59 | 3603435040 | 1.18 | 1.40 | |
Innensechskantschraube DIN 912-BM 5x40-10.9 | ||||
60 | 2910151170 | 1.18 | 1.40 | |
Linsenkopfschraube | ||||
61 | 3603435041 | 1.18 | 1.40 | |
Blechschraube 5x30 | ||||
62 | 3603435027 | 0.83 | 0.99 | |
Unterlegscheibe DIN 7603-A4x8 | ||||
64 | 3600120013 | 0.83 | 0.99 | |
Distanzscheibe 0,4 MM DICK | ||||
65 | 1600101600 | 1.18 | 1.40 | |
Klebeschild | ||||
66 | 3601110369 | 2.71 | 3.22 | |
Schrumpfschlauch | ||||
67 | 1600712027 | 1.18 | 1.40 | |
Elktr Leitg M Anschluss L=250 MM WEISS | ||||
68 | 3604448044 | 2.71 | 3.22 | |
Verbindungsleitung L=470 MM WEISS | ||||
69 | 3604438025 | 5.83 | 6.94 | |
Verbindungsleitung L=330 Mm Weiss | ||||
70 | 1604438012 | 5.83 | 6.94 | |
Verbindungsleitung L=330 MM | ||||
71 | 3604460135 | 6.54 | 7.78 | |
Verbindungsleitung L=160 MM ROT | ||||
72 | 3604438008 | 6.54 | 7.78 | |
Entstörfilter L=300 MM WEISS | ||||
73 | 3604503036 | 4.10 | 4.88 | |
Entstörfilter L=150 MM BLAU | ||||
74 | 3604503037 | 4.10 | 4.88 | |
Leitungsführung | ||||
75 | 3601025003 | 1.18 | 1.40 | |
Torx-linsenschraube | ||||
76 | 2914201527 | 1.70 | 2.02 | |
Verschlussdeckel SCHWARZ | ||||
77 | 3605500062 | 10.73 | 12.77 | |
Aufhängebügel | ||||
78 | 3601310013 | 18.19 | 21.65 | |
Innensechskantschraube | ||||
79 | 2910131193 | 0.83 | 0.99 | |
Torx-Linsenschraube | ||||
80 | 2914201508 | 0.83 | 0.99 | |
Schrumpfschlauch | ||||
81 | 3600707022 | 2.71 | 3.22 | |
Zylinderschraube | ||||
88 | 3603435045 | 0.83 | 0.99 | |
Dichtung | ||||
89 | 3601023009 | 5.33 | 6.34 | |
Sicherungsblech | ||||
90 | 1601030022 | 1.18 | 1.40 | |
Verbindungsleitung L=60 MM BLAU | ||||
301/63 | 3604412002 | 5.83 | 6.94 | |
Zusatzhandgriff | ||||
650 | 160202509Z | 12.41 | 14.77 | |
Zusatzhandgriff M10 | ||||
650 | 16020250A1 | 11.88 | 14.14 | |
Nicht mehr lieferbar, kein Ersatz | ||||
700 | 0607950925 | |||
O-Ring 26,0x16,0 MM | ||||
711 | 1600210018 | 2.24 | 2.67 | |
Haltering Ø 8x14 MM | ||||
711 | 1600280000 | 0.83 | 0.99 | |
Nicht mehr lieferbar, kein Ersatz | ||||
712 | 1608500008 | |||
Nicht mehr lieferbar, kein Ersatz | ||||
751 | 1603527017 | |||
Polschuh 240V | ||||
802 | 3604220140 | 55.25 | 65.75 | |
Anker 240V | ||||
803 | 3604010074 | 148.65 | 176.89 | |
Typschild | ||||
808 | 160111A3H3 | 1.94 | 2.31 | |
Kohlebürstensatz | ||||
810 | 3607014012 | 20.42 | 24.30 | |
Bürstenhalter | ||||
816 | 3604336012 | 4.70 | 5.59 | |
Getriebegehäuse | ||||
822 | 3605806167 | 113.29 | 134.82 | |
Zwischenflansch | ||||
823 | 3605806168 | 73.72 | 87.73 | |
Handgriff BLAU | ||||
824 | 3605132064 | 20.42 | 24.30 | |
Verschlussdeckel BLAU | ||||
825 | 3605500063 | 3.31 | 3.94 | |
Schalter | ||||
826 | 3607200000 | 15.71 | 18.69 | |
Radial-Wellendichtring | ||||
834 | 3600290070 | 9.53 | 11.34 | |
Getriebewelle | ||||
844 | 1607000C6N | 81.47 | 96.95 | |
Sicherungsfeder | ||||
855 | 3607000094 | 11.88 | 14.14 | |
Verbindungsleitung L=450 MM WEISS | ||||
869 | 3604460009 | 5.33 | 6.34 | |
Verbindungsleitung L=345 MM GRAU | ||||
871 | 1604438013 | 5.83 | 6.94 | |
Leitungsführung | ||||
875 | 3601025003 | 1.18 | 1.40 | |
Leitungsführung | ||||
875 | 1601025001 | 1.10 | 1.31 |
