Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Fein 72721200230 (KBB38_JHM101_)'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

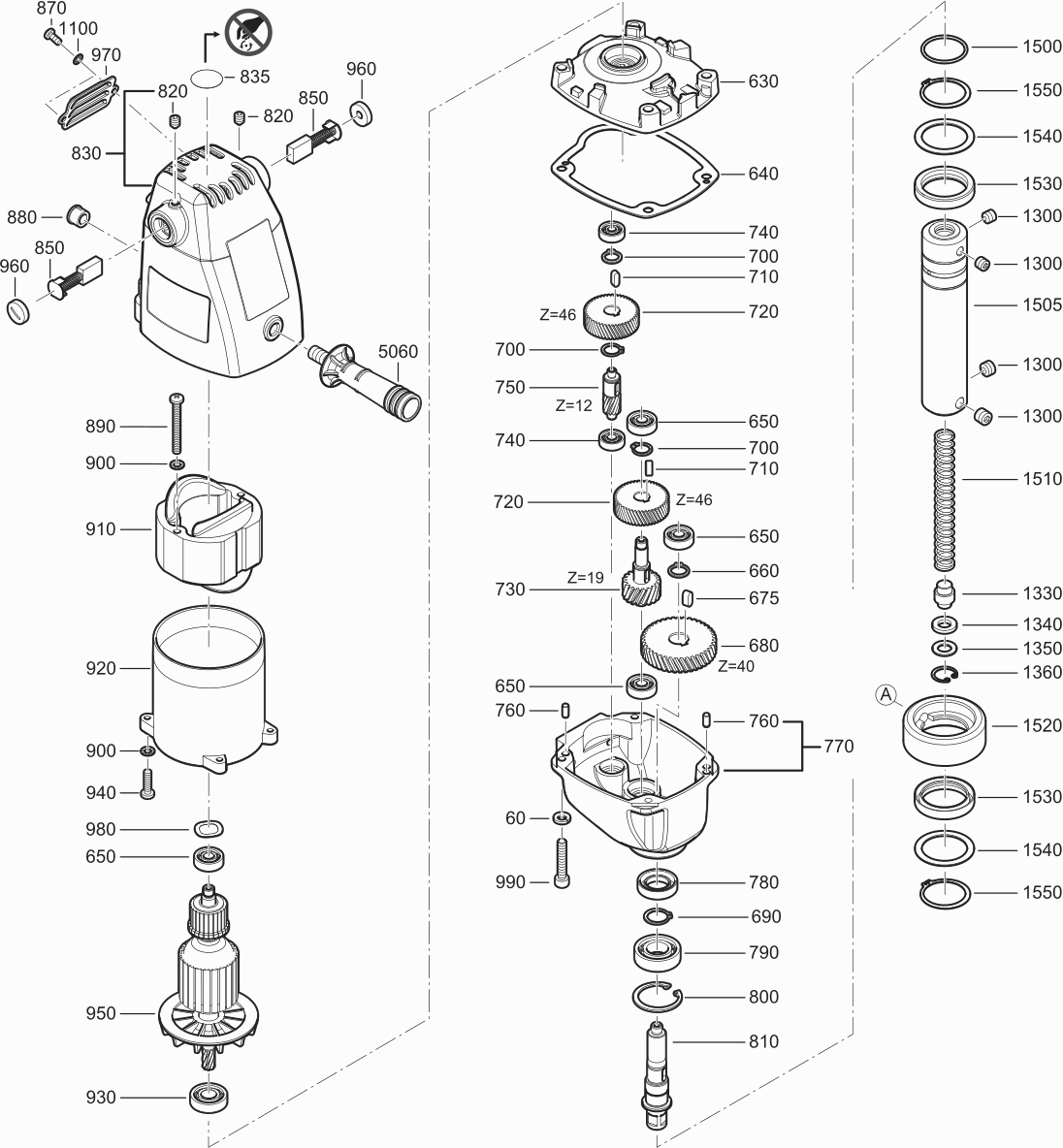

Zeichnungen der Fein 72721200230 (KBB38_JHM101_)
Teileliste der Fein 72721200230 (KBB38_JHM101_)
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Schraube | ||||
| 50 | 43098706045 | 3.48 | 4.14 | |
| Scheibe | ||||
| 60 | 42498727210 | 1.04 | 1.24 | |
| Schraube | ||||
| 140 | 43098703230 | 1.56 | 1.86 | |
| Kabel mit Stecker EU | ||||
| 150 | 30798592050 | 82.94 | 98.70 | |
| Kabel konfektioniert | ||||
| 150 | 30707562010 | 40.83 | 48.59 | |
| Gurt | ||||
| 160 | 32198121000 | 21.69 | 25.81 | |
| Magnetfuß 50/60Hz 230V | ||||
| 170 | 33298492040 | 489.98 | 583.08 | |
| Magnetfuß | ||||
| 170 | 32172043010 | 487.43 | 580.04 | |
| Aufkleber | ||||
| 180 | 32217407000 | 3.13 | 3.72 | |
| Handgriff | ||||
| 190 | 32198114010 | 15.95 | 18.98 | |
| Anschlussstück | ||||
| 200 | 31698391000 | 40.83 | 48.59 | |
| Schlauchtülle | ||||
| 235 | 31498761020 | 6.61 | 7.87 | |
| Schraube | ||||
| 240 | 43098706400 | 1.04 | 1.24 | |
| Arretierknopf | ||||
| 325 | 31298331050 | 2.71 | 3.22 | |
| Mutter | ||||
| 360 | 30798757544 | 2.71 | 3.22 | |
| Sicherungsring | ||||
| 530 | 42616023000 | 1.56 | 1.86 | |
| Scheibe | ||||
| 540 | 31698320055 | 4.10 | 4.88 | |
| Buchse | ||||
| 550 | 31698320040 | 3.48 | 4.14 | |
| Welle | ||||
| 560 | 33298320040 | 33.81 | 40.23 | |
| Passfeder | ||||
| 570 | 40298745000 | 2.09 | 2.49 | |
| Gehäuseeinsatz | ||||
| 580 | 33298331020 | 2.71 | 3.22 | |
| Schraube | ||||
| 590 | 43098705120 | 1.56 | 1.86 | |
| Zahnrad | ||||
| 600 | 33698682000 | 34.45 | 41.00 | |
| Handgriff | ||||
| 620 | 31298330020 | 17.54 | 20.87 | |
| Schraube | ||||
| 625 | 43098708100 | 1.56 | 1.86 | |
| Schraube | ||||
| 626 | 43098704060 | 1.56 | 1.86 | |
| Deckel | ||||
| 630 | 31998631020 | 47.21 | 56.18 | |
| Dichtung | ||||
| 640 | 32498611000 | 11.28 | 13.42 | |
| Rillenkugellager | ||||
| 650 | 41798730200 | 16.59 | 19.74 | |
| Sicherungsring | ||||
| 660 | 42698740140 | 1.46 | 1.74 | |
| Dichtung | ||||
| 670 | 30610034008 | 1.67 | 1.99 | |
| Passfeder | ||||
| 675 | 40298745020 | 3.13 | 3.72 | |
| Zahnrad | ||||
| 680 | 33698681010 | 33.18 | 39.48 | |
| Sicherungsring | ||||
| 690 | 42698740170 | 4.94 | 5.88 | |
| Ring | ||||
| 700 | 42698740120 | 1.67 | 1.99 | |
| Passfeder | ||||
| 710 | 40298745040 | 3.13 | 3.72 | |
| Zahnrad | ||||
| 720 | 33698681030 | 41.47 | 49.35 | |
| Welle, verzahnt | ||||
| 730 | 33698681020 | 33.81 | 40.23 | |
| Rillenkugellager | ||||
| 740 | 41798730120 | 13.72 | 16.33 | |
| Ritzel | ||||
| 750 | 33698681040 | 21.37 | 25.43 | |
| Stift | ||||
| 760 | 40298742003 | 2.29 | 2.73 | |
| Getriebegehäuse | ||||
| 770 | 52298691070 | 185.02 | 220.17 | |
| Dichtring | ||||
| 780 | 40698763020 | 5.99 | 7.13 | |
| Rillenkugellager | ||||
| 790 | 41798730450 | 16.59 | 19.74 | |
| Ring | ||||
| 800 | 42698741350 | 2.09 | 2.49 | |
| Welle | ||||
| 810 | 33498621000 | 105.91 | 126.03 | |
| Schraube | ||||
| 820 | 43098705000 | 1.56 | 1.86 | |
| Motorgehäuse | ||||
| 830 | 31998631080 | 131.43 | 156.40 | |
| Aufkleber | ||||
| 835 | 32217406002 | 1.56 | 1.86 | |
| Kohlebürste | ||||
| 850 | 30798651060 | 13.72 | 16.33 | |
| Schraube | ||||
| 870 | 43098704200 | 1.04 | 1.24 | |
| Hülse | ||||
| 880 | 30798757000 | 1.04 | 1.24 | |
| Schraube | ||||
| 890 | 43098705600 | 1.56 | 1.86 | |
| Scheibe | ||||
| 900 | 42498720540 | 1.56 | 1.86 | |
| Stator | ||||
| 910 | 51298651040 | 75.28 | 89.58 | |
| Hülse | ||||
| 920 | 31998631040 | 16.91 | 20.12 | |
| Rillenkugellager | ||||
| 930 | 41798730390 | 20.42 | 24.30 | |
| Schraube | ||||
| 940 | 43098705440 | 1.04 | 1.24 | |
| Anker | ||||
| 950 | 53298651020 | 158.22 | 188.28 | |
| Abdeckung | ||||
| 960 | 30798651080 | 9.05 | 10.77 | |
| Spänegitter | ||||
| 970 | 32498611020 | 1.88 | 2.24 | |
| Scheibe | ||||
| 980 | 42498726140 | 4.52 | 5.38 | |
| Schraube | ||||
| 990 | 43098706635 | 1.46 | 1.74 | |
| Druckknopf | ||||
| 1050 | 30798755275 | 7.38 | 8.78 | |
| Druckknopf | ||||
| 1060 | 30798755270 | 7.38 | 8.78 | |
| Schalter | ||||
| 1070 | 30798755410 | 26.48 | 31.51 | |
| Scheibe | ||||
| 1100 | 42498720440 | 1.56 | 1.86 | |
| Sechskantmutter | ||||
| 1110 | 42001027045 | 1.56 | 1.86 | |
| Verbindungskabel | ||||
| 1120 | 30798591075 | 15.63 | 18.60 | |
| Schaltmodul | ||||
| 1130 | 30798591058 | 63.80 | 75.92 | |
| Elektronik | ||||
| 1140 | 30762463990 | 94.42 | 112.36 | |
| Schutzkappe | ||||
| 1150 | 32498520090 | 3.48 | 4.14 | |
| Stecker | ||||
| 1170 | 30798753140 | 2.93 | 3.49 | |
| Gewindestift | ||||
| 1300 | 43098709000 | 1.56 | 1.86 | |
| Stößel | ||||
| 1330 | 33498220080 | 31.26 | 37.20 | |
| Dichtring | ||||
| 1340 | 42498726040 | 5.15 | 6.13 | |
| Scheibe | ||||
| 1350 | 42498726060 | 2.09 | 2.49 | |
| Sicherungsring | ||||
| 1360 | 42698741190 | 1.88 | 2.24 | |
| Führung | ||||
| 1380 | 33298310010 | 11.56 | 13.76 | |
| Stift | ||||
| 1390 | 40298742020 | 1.56 | 1.86 | |
| Flansch | ||||
| 1400 | 31998631120 | 19.78 | 23.54 | |
| Schraube | ||||
| 1420 | 43098705120 | 1.56 | 1.86 | |
| Führung | ||||
| 1440 | 31998631100 | 88.04 | 104.77 | |
| Schraube | ||||
| 1450 | 43098706050 | 1.56 | 1.86 | |
| Schraube | ||||
| 1460 | 43098706540 | 1.25 | 1.49 | |
| Zahnstange | ||||
| 1470 | 33698680020 | 41.47 | 49.35 | |
| Schraube | ||||
| 1480 | 43098706580 | 1.04 | 1.24 | |
| Verbindungskabel | ||||
| 1490 | 30798591026 | 35.73 | 42.52 | |
| Klemme | ||||
| 1495 | 31412064000 | 2.71 | 3.22 | |
| Ring | ||||
| 1500 | 40698763670 | 2.29 | 2.73 | |
| Welle | ||||
| 1505 | 33498222010 | 116.12 | 138.18 | |
| Feder | ||||
| 1510 | 30998744040 | 3.90 | 4.64 | |
| Verteiler | ||||
| 1520 | 33498220100 | 52.32 | 62.26 | |
| Dichtring | ||||
| 1530 | 40608012001 | 27.43 | 32.64 | |
| Scheibe | ||||
| 1540 | 42498726670 | 3.34 | 3.97 | |
| Ring | ||||
| 1550 | 42698740350 | 1.67 | 1.99 | |
| Scheibe | ||||
| 1560 | 42498720630 | 1.67 | 1.99 | |
| Scheibe | ||||
| 1570 | 42498720600 | 1.56 | 1.86 | |
| Führung | ||||
| 1580 | 31298332830 | 12.51 | 14.89 | |
| Schraube | ||||
| 1590 | 43098706480 | 1.56 | 1.86 | |
| Halter | ||||
| 1600 | 31598291030 | 72.73 | 86.55 | |
| Schraube | ||||
| 1610 | 43098705585 | 1.56 | 1.86 | |
| Schraube | ||||
| 1620 | 43098704300 | 1.25 | 1.49 | |
| Scheibe | ||||
| 1630 | 42498720540 | 1.56 | 1.86 | |
| Schraube | ||||
| 1640 | 43098705060 | 1.56 | 1.86 | |
| Abdeckung | ||||
| 1650 | 31298335180 | 4.94 | 5.88 | |
| Halter | ||||
| 1660 | 30298210050 | 10.58 | 12.59 | |
| Behälter | ||||
| 1670 | 32198190200 | 94.42 | 112.36 | |
| Abdeckung | ||||
| 1680 | 30798591140 | 16.91 | 20.12 | |
| Halter | ||||
| 1690 | 31298332580 | 2.51 | 2.99 | |
| Gehäuse | ||||
| 1700 | 31298391090 | 265.41 | 315.84 | |
| Halter | ||||
| 1710 | 31498531500 | 4.73 | 5.63 | |
| Schlauch | ||||
| 1720 | 31498760100 | 4.32 | 5.14 | |
| Spänegitter | ||||
| 1730 | 63998611060 | 30.03 | 35.74 | |
| Spanneinheit | ||||
| 2010 | 64298120140 | 9.05 | 10.77 | |
| Anschlussstück | ||||
| 2020 | 31698321000 | 35.73 | 42.52 | |
| Scheibe | ||||
| 2030 | 42098746000 | 1.56 | 1.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 5000 | 33998140092 | |||
| Zentrierstift (L 100 MM, OD 6.35 MM, UNIVERSAL) | ||||
| 5010 | 63134998310 | 18.04 | 21.47 | |
| Zentrierstift (L 82 MM, OD 6.35 MM, UNIVERSAL) | ||||
| 5020 | 63134998300 | 21.05 | 25.05 | |
| Schlüssel (HEX 5) | ||||
| 5030 | 62998780030 | 3.13 | 3.72 | |
| Gurt | ||||
| 5040 | 32198131000 | 49.13 | 58.46 | |
| Spänehaken | ||||
| 5050 | 64298160400 | 23.29 | 27.72 | |
| Handgriff | ||||
| 5060 | 32198114100 | 11.56 | 13.76 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 6000 | 32198766050 | |||
| Sicherheitshinweis | ||||
| 9020 | 34130054061 | 1.87 | 2.23 | |
