Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Fein 72704300230 (KBM65U)'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

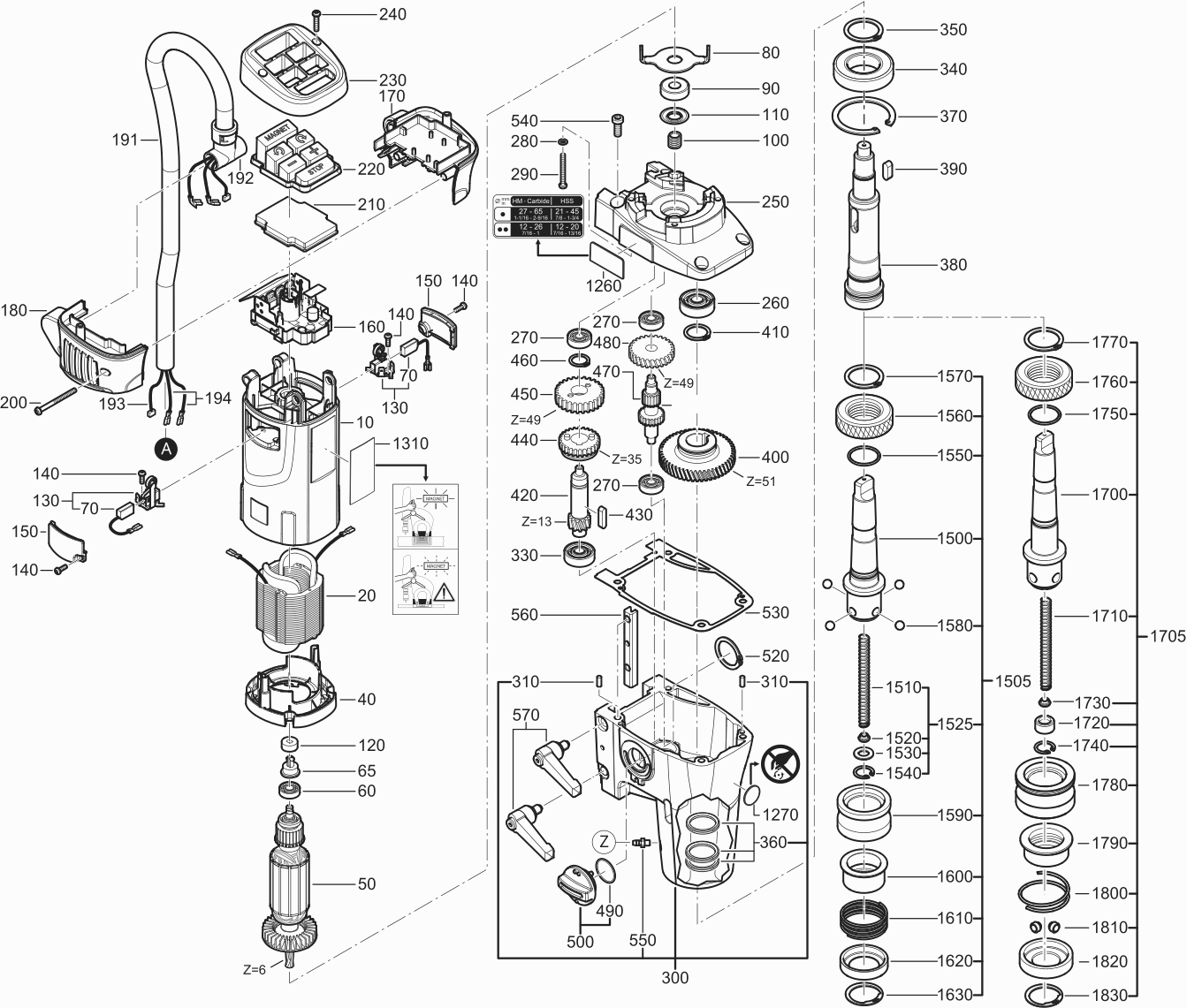

Zeichnungen der Fein 72704300230 (KBM65U)
Teileliste der Fein 72704300230 (KBM65U)
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Motorgehäuse | ||||
| 10 | 31903223000 | 45.30 | 53.91 | |
| Stator | ||||
| 20 | 51273007230 | 135.26 | 160.96 | |
| Schraube | ||||
| 30 | 43072012001 | 1.56 | 1.86 | |
| Luftleitring | ||||
| 40 | 31428168000 | 4.52 | 5.38 | |
| Anker | ||||
| 50 | 53273010230 | 136.53 | 162.47 | |
| Rillenkugellager | ||||
| 60 | 41701001260 | 5.77 | 6.87 | |
| Hülse | ||||
| 65 | 31406053007 | 3.13 | 3.72 | |
| Kohlebürste | ||||
| 70 | 30711132003 | 9.47 | 11.27 | |
| Platte | ||||
| 80 | 32416098005 | 1.67 | 1.99 | |
| Rillenkugellager | ||||
| 90 | 41701007050 | 11.35 | 13.51 | |
| Dichtring | ||||
| 100 | 32612135000 | 5.57 | 6.63 | |
| Dichtring | ||||
| 110 | 42639028003 | 5.15 | 6.13 | |
| Ringmagnet | ||||
| 120 | 32172010005 | 11.82 | 14.07 | |
| Bürstenhalter | ||||
| 130 | 30712088013 | 13.40 | 15.95 | |
| Schraube | ||||
| 140 | 43074013000 | 1.56 | 1.86 | |
| Deckel | ||||
| 150 | 32424029000 | 2.93 | 3.49 | |
| Elektronik | ||||
| 160 | 30762441990 | 193.95 | 230.80 | |
| Deckel | ||||
| 170 | 32429144000 | 13.40 | 15.95 | |
| Deckel | ||||
| 180 | 32429145000 | 13.40 | 15.95 | |
| Schutzschlauch | ||||
| 191 | 31414068000 | 11.56 | 13.76 | |
| Anschlussstück | ||||
| 192 | 32429146010 | 17.86 | 21.25 | |
| Verbindungskabel | ||||
| 193 | 30719861010 | 18.82 | 22.40 | |
| Verbindungskabel | ||||
| 194 | 30719864010 | 7.10 | 8.45 | |
| Schraube | ||||
| 200 | 43072013005 | 1.56 | 1.86 | |
| Elektronik | ||||
| 210 | 30762443990 | 50.40 | 59.98 | |
| Schaltereinsatz | ||||
| 220 | 32816078000 | 37.64 | 44.79 | |
| Deckel | ||||
| 230 | 32429141000 | 13.08 | 15.57 | |
| Schraube | ||||
| 240 | 43074008000 | 1.56 | 1.86 | |
| Zwischenlager | ||||
| 250 | 31506393000 | 113.56 | 135.14 | |
| Rillenkugellager | ||||
| 260 | 41701213011 | 7.80 | 9.28 | |
| Rillenkugellager | ||||
| 270 | 41701204010 | 5.36 | 6.38 | |
| Dichtring | ||||
| 280 | 40611000000 | 1.56 | 1.86 | |
| Schraube | ||||
| 290 | 43072010009 | 1.56 | 1.86 | |
| Getriebegehäuse | ||||
| 300 | 31508288020 | 275.62 | 327.99 | |
| Zylinderstift | ||||
| 310 | 40201035003 | 1.56 | 1.86 | |
| Rillenkugellager | ||||
| 330 | 41701010010 | 7.66 | 9.12 | |
| Rillenkugellager | ||||
| 340 | 41701025051 | 28.07 | 33.40 | |
| Sicherungsring | ||||
| 350 | 42616015003 | 1.56 | 1.86 | |
| Dichtring | ||||
| 360 | 40608000000 | 6.19 | 7.37 | |
| Sicherungsring | ||||
| 370 | 42616074003 | 1.88 | 2.24 | |
| Welle | ||||
| 380 | 33402055000 | 165.88 | 197.40 | |
| Passfeder | ||||
| 390 | 40221061003 | 3.68 | 4.38 | |
| Zahnrad | ||||
| 400 | 33665060000 | 54.23 | 64.53 | |
| Sicherungsring | ||||
| 410 | 42616009003 | 1.56 | 1.86 | |
| Welle, verzahnt | ||||
| 420 | 33765019007 | 68.90 | 81.99 | |
| Passfeder | ||||
| 430 | 40221067009 | 3.34 | 3.97 | |
| Zahnrad | ||||
| 440 | 33613128002 | 60.61 | 72.13 | |
| Zahnrad | ||||
| 450 | 33611001010 | 109.74 | 130.59 | |
| Sicherungsring | ||||
| 460 | 42616007001 | 1.56 | 1.86 | |
| Zahnrad | ||||
| 470 | 33811069000 | 109.74 | 130.59 | |
| Zahnrad | ||||
| 480 | 33657169005 | 30.30 | 36.06 | |
| Dichtring | ||||
| 490 | 40612115003 | 1.56 | 1.86 | |
| Schaltknopf | ||||
| 500 | 32805310010 | 19.14 | 22.78 | |
| Sicherungsring | ||||
| 520 | 42644003001 | 1.56 | 1.86 | |
| Dichtung | ||||
| 530 | 30610047000 | 8.90 | 10.59 | |
| Zylinderschraube | ||||
| 540 | 43033064066 | 1.56 | 1.86 | |
| Schlauchtülle | ||||
| 550 | 41138025006 | 6.82 | 8.12 | |
| Druckstück | ||||
| 560 | 33218134000 | 38.28 | 45.55 | |
| Hebel | ||||
| 570 | 32170025000 | 20.42 | 24.30 | |
| Gehäuse | ||||
| 710 | 31207295010 | 266.68 | 317.35 | |
| Buchse | ||||
| 720 | 31602089009 | 4.10 | 4.88 | |
| Blattfeder | ||||
| 730 | 30904041001 | 5.57 | 6.63 | |
| Linsenschraube | ||||
| 740 | 43041026994 | 1.56 | 1.86 | |
| Druckstück | ||||
| 750 | 33216054000 | 6.82 | 8.12 | |
| Führungsleiste | ||||
| 760 | 33218126000 | 52.32 | 62.26 | |
| Zylinderschraube | ||||
| 770 | 43035076041 | 1.56 | 1.86 | |
| Gewindestift | ||||
| 780 | 43058008051 | 2.51 | 2.99 | |
| Zahnstange | ||||
| 790 | 33812007004 | 91.87 | 109.33 | |
| Sicherungsscheibe | ||||
| 800 | 42443004057 | 1.56 | 1.86 | |
| Zylinderschraube (SW0030, HEX 4, M 5, L 20 MM) | ||||
| 810 | 43035017057 | 1.56 | 1.86 | |
| Führung | ||||
| 820 | 34300000047 | 62.37 | 74.22 | |
| Flachkopfschraube | ||||
| 830 | 33218118010 | 2.16 | 2.57 | |
| Welle, verzahnt | ||||
| 840 | 33713071000 | 63.80 | 75.92 | |
| Scheibe | ||||
| 850 | 42446003009 | 1.56 | 1.86 | |
| Sicherungsring | ||||
| 860 | 42616065008 | 1.56 | 1.86 | |
| Anschlussstück | ||||
| 870 | 30109201010 | 55.51 | 66.06 | |
| Handgriff | ||||
| 890 | 32119114014 | 15.63 | 18.60 | |
| SKALA | ||||
| 900 | 32636046000 | 7.24 | 8.62 | |
| Zylinderschraube | ||||
| 910 | 43035084062 | 1.56 | 1.86 | |
| Dichtring | ||||
| 920 | 40612171000 | 1.56 | 1.86 | |
| Deckel | ||||
| 930 | 32429142000 | 23.92 | 28.46 | |
| Kabeltülle | ||||
| 940 | 31413237000 | 2.29 | 2.73 | |
| Kabel konfektioniert (EU, 220 - 230 V, 3 x 1,0, 4, | ||||
| 950 | 30707502010 | 18.82 | 22.40 | |
| Kabelklemmstück | ||||
| 960 | 32431043002 | 1.56 | 1.86 | |
| Schraube (16 MM, 3.5 MM, TX15, EJOT) | ||||
| 970 | 43074010000 | 1.56 | 1.86 | |
| Deckel | ||||
| 980 | 32424031000 | 11.10 | 13.21 | |
| ELEKTRONIK | ||||
| 990 | 30762644980 | 274.34 | 326.46 | |
| Elektronik | ||||
| 995 | 30762474990 | 59.33 | 70.60 | |
| Schraube | ||||
| 1000 | 43074013000 | 1.56 | 1.86 | |
| Scheibe | ||||
| 1010 | 42404005048 | 1.56 | 1.86 | |
| Zahnscheibe | ||||
| 1020 | 42439013046 | 1.56 | 1.86 | |
| Schraube | ||||
| 1030 | 43064024043 | 1.56 | 1.86 | |
| Deckel | ||||
| 1040 | 32429143000 | 23.92 | 28.46 | |
| Schraube | ||||
| 1050 | 43074008000 | 1.56 | 1.86 | |
| Zylinderschraube | ||||
| 1060 | 43035013058 | 1.56 | 1.86 | |
| Zylinderschraube | ||||
| 1070 | 43033064066 | 1.56 | 1.86 | |
| Magnetfuß | ||||
| 1080 | 33216057010 | 638.00 | 759.22 | |
| Magnetfuß (RETROFIT) | ||||
| 1080 | 32172044020 | 486.20 | 578.58 | |
| Behälter | ||||
| 1090 | 32132035010 | 40.83 | 48.59 | |
| Dichtring | ||||
| 1091 | 40612112007 | 1.56 | 1.86 | |
| Dichtring | ||||
| 1092 | 40612087004 | 1.56 | 1.86 | |
| Kugelhahn | ||||
| 1095 | 30240357010 | 25.20 | 29.99 | |
| Schlauch | ||||
| 1096 | 31414070010 | 18.37 | 21.86 | |
| Schlauch | ||||
| 1100 | 31414069000 | 2.51 | 2.99 | |
| Mutter | ||||
| 1110 | 42015000000 | 6.19 | 7.37 | |
| Zwischenlager | ||||
| 1130 | 32432079010 | 159.50 | 189.80 | |
| Hebel | ||||
| 1150 | 32170020000 | 65.08 | 77.45 | |
| Rolle | ||||
| 1160 | 41709041004 | 2.51 | 2.99 | |
| Bolzen | ||||
| 1170 | 30217353000 | 19.46 | 23.16 | |
| Scheibe | ||||
| 1180 | 32408419000 | 8.90 | 10.59 | |
| Sechskantmutter | ||||
| 1190 | 42001010103 | 1.56 | 1.86 | |
| Hinweisschild | ||||
| 1260 | 32217469060 | 2.29 | 2.73 | |
| Aufkleber | ||||
| 1270 | 32217406002 | 1.56 | 1.86 | |
| Hinweisschild | ||||
| 1290 | 32217507060 | 4.73 | 5.63 | |
| Hinweisschild | ||||
| 1310 | 32217466060 | 4.10 | 4.88 | |
| Welle | ||||
| 1500 | 33401093000 | 132.70 | 157.91 | |
| Aufnahmeschaft (MK 3, QUICKIN, ID 18 MM, 50 MM) | ||||
| 1505 | 63901048020 | 234.63 | 279.21 | |
| Spiralfeder | ||||
| 1510 | 30901341000 | 5.36 | 6.38 | |
| Dichtring | ||||
| 1520 | 30503145006 | 3.34 | 3.97 | |
| Spiralfeder | ||||
| 1525 | 30901341019 | 12.12 | 14.42 | |
| Scheibe | ||||
| 1530 | 32408389000 | 1.56 | 1.86 | |
| Sicherungsring | ||||
| 1540 | 42616075007 | 1.56 | 1.86 | |
| Dichtring | ||||
| 1550 | 40612038007 | 1.67 | 1.99 | |
| Mutter | ||||
| 1560 | 42015000010 | 26.16 | 31.13 | |
| Sicherungsring | ||||
| 1570 | 42643016008 | 2.51 | 2.99 | |
| Kugel | ||||
| 1580 | 41708025004 | 1.56 | 1.86 | |
| Spannhülse | ||||
| 1590 | 30503163000 | 29.99 | 35.69 | |
| Buchse | ||||
| 1600 | 30510089000 | 27.75 | 33.02 | |
| Feder | ||||
| 1610 | 30901391000 | 5.36 | 6.38 | |
| Hülse | ||||
| 1620 | 30503164000 | 17.23 | 20.50 | |
| Sicherungsring | ||||
| 1630 | 42616076000 | 1.56 | 1.86 | |
| RFID Transponder | ||||
| 2500 | 32217517000 | 1.56 | 1.86 | |
| Koffer (JAVA) | ||||
| 5000 | 33901142140 | 87.45 | 104.07 | |
| Schutzgitter | ||||
| 5100 | 31810186000 | 35.73 | 42.52 | |
| Spänegitter | ||||
| 5100 | 31810327000 | 33.00 | 39.27 | |
| Zentrierstift (L 100 MM, OD 6.35 MM, UNIVERSAL) | ||||
| 5110 | 63134998310 | 18.04 | 21.47 | |
| Spänehaken | ||||
| 5120 | 64201001000 | 53.13 | 63.22 | |
| Gurt | ||||
| 5130 | 32174008007 | 23.43 | 27.88 | |
| Demontagehilfe | ||||
| 5140 | 63305003003 | 9.00 | 10.71 | |
| Schmiermittel-Dose (SM0019) | ||||
| 6000 | 32132041000 | 85.23 | 101.42 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 6010 | 04012803000 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 6030 | 04010601001 | |||
| Rohr (SW0003, L 108 MM, OD 44 MM, ID 36 MM) | ||||
| 7003 | 64101019008 | 84.22 | 100.22 | |
| Abziehvorrichtung (SW0016, L 130 MM, M 12) | ||||
| 7016 | 64104150008 | 116.75 | 138.93 | |
| Montagehilfe (SW0045) | ||||
| 7045 | 64122121010 | 23.92 | 28.46 | |
| Spannkörper (SW0081, ID 19 MM, M 6) | ||||
| 7081 | 64107019007 | 96.98 | 115.41 | |
| Spannkörper (SW0084, ID 26 MM, M 6) | ||||
| 7084 | 64107026000 | 111.01 | 132.10 | |
