Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Metabo 00596000 (KHE96)'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

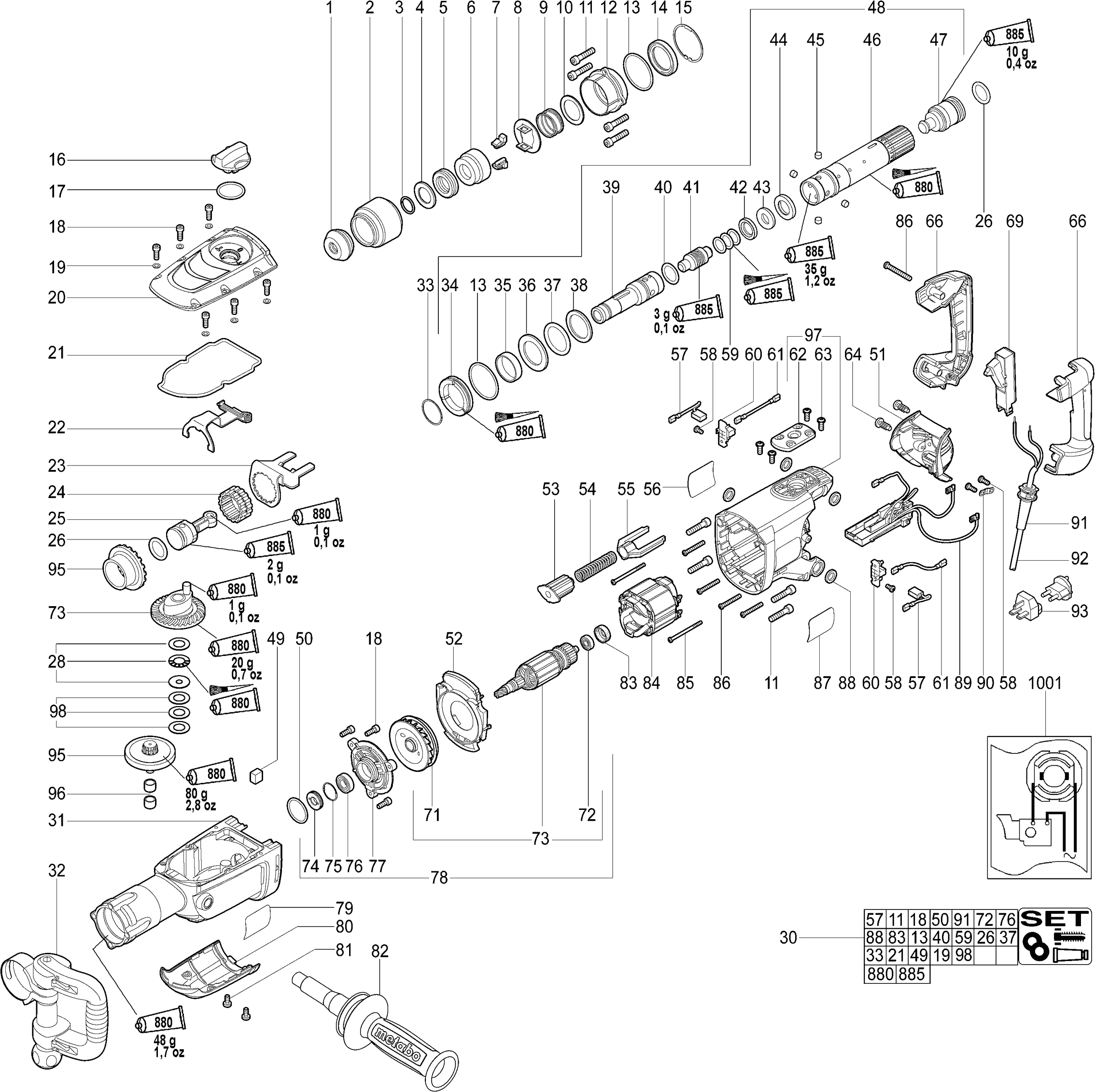

Zeichnungen der Metabo 00596000 (KHE96)
Teileliste der Metabo 00596000 (KHE96)
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Rubberen kap | ||||
| 1 | 344097970 | 12.19 | 14.51 | |
| Huelse,SDS-M | ||||
| 2 | 343394280 | 21.22 | 25.25 | |
| Borgveer-ring | ||||
| 3 | 141155450 | 1.67 | 1.99 | |
| Ring | ||||
| 4 | 341012850 | 29.97 | 35.66 | |
| Dempingsring | ||||
| 5 | 344097980 | 18.28 | 21.75 | |
| Huelse | ||||
| 6 | 341058650 | 70.83 | 84.29 | |
| Mitnehmer | ||||
| 7 | 339007080 | 29.97 | 35.66 | |
| Tussenplaat | ||||
| 8 | 339133170 | 46.99 | 55.92 | |
| Druckfeder | ||||
| 9 | 342003480 | 3.20 | 3.81 | |
| Scheibe | ||||
| 10 | 341012920 | 4.78 | 5.69 | |
| Cilinderkopschroef | ||||
| 11 | 141114040 | 1.67 | 1.99 | |
| Haltering | ||||
| 12 | 339132760 | 7.58 | 9.02 | |
| O-Ring,62x3 | ||||
| 13 | 344098140 | 1.67 | 1.99 | |
| Gegolfde dichtring | ||||
| 14 | 339011620 | 5.49 | 6.53 | |
| Sicherungsring | ||||
| 15 | 141180450 | 1.79 | 2.13 | |
| Schakelknop | ||||
| 16 | 343394250 | 12.19 | 14.51 | |
| O-Ring,26x3 | ||||
| 17 | 344098090 | 1.67 | 1.99 | |
| Zylinderschraube | ||||
| 18 | 141123570 | 1.67 | 1.99 | |
| Scheibe | ||||
| 19 | 141150020 | 1.67 | 1.99 | |
| Tandwieldeksel | ||||
| 20 | 315415900 | 100.68 | 119.81 | |
| Vormpakking | ||||
| 21 | 344098050 | 9.36 | 11.14 | |
| Schakelvork | ||||
| 22 | 339133150 | 64.44 | 76.68 | |
| Halteblech | ||||
| 23 | 339133160 | 46.99 | 55.92 | |
| Stellring | ||||
| 24 | 343394270 | 3.89 | 4.63 | |
| Zuiger compl. | ||||
| 25 | 316042440 | 46.99 | 55.92 | |
| O-Ring,30x5,5 | ||||
| 26 | 344098180 | 1.67 | 1.99 | |
| Lager | ||||
| 28 | 320050630 | 12.19 | 14.51 | |
| Onderhoudset | ||||
| 30 | 316042470 | 126.62 | 150.68 | |
| Tandwielhuis compl. | ||||
| 31 | 315104700 | 303.30 | 360.93 | |
| Handgreep extra compl. | ||||
| 32 | 316042080 | 52.36 | 62.31 | |
| Sprengring, WR45 | ||||
| 33 | 342022080 | 1.67 | 1.99 | |
| Ring | ||||
| 34 | 341070580 | 27.16 | 32.32 | |
| Ring | ||||
| 35 | 341012840 | 24.26 | 28.87 | |
| Steunschijf | ||||
| 36 | 341070570 | 6.05 | 7.20 | |
| O-Ring,47x6,5 | ||||
| 37 | 344098190 | 13.93 | 16.58 | |
| Führungsring | ||||
| 38 | 339006940 | 5.49 | 6.53 | |
| Bohrhuelse | ||||
| 39 | 341058630 | 136.98 | 163.01 | |
| O-Ring,34x2,5 | ||||
| 40 | 344098150 | 1.67 | 1.99 | |
| Dopper compl. | ||||
| 41 | 316042420 | 64.44 | 76.68 | |
| Geleiderring | ||||
| 42 | 341012820 | 15.31 | 18.22 | |
| Ring,NBR | ||||
| 43 | 344098040 | 4.78 | 5.69 | |
| Geleiderring | ||||
| 44 | 341012830 | 21.22 | 25.25 | |
| Stift | ||||
| 45 | 341058640 | 2.43 | 2.89 | |
| Huelse | ||||
| 46 | 341058620 | 207.90 | 247.40 | |
| Plunjer compl. | ||||
| 47 | 316042430 | 57.79 | 68.77 | |
| Spindel compl.,SDS-M | ||||
| 48 | 316042410 | 540.90 | 643.67 | |
| Afdichtvilt | ||||
| 49 | 344098060 | 1.67 | 1.99 | |
| O-Ring,40x3,0 | ||||
| 50 | 344098110 | 1.67 | 1.99 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 51 | 343392340 | |||
| Luftleitscheibe | ||||
| 52 | 339151090 | 10.82 | 12.88 | |
| Druckstueck | ||||
| 53 | 343394230 | 3.89 | 4.63 | |
| Druckfeder | ||||
| 54 | 342003470 | 3.20 | 3.81 | |
| Tussenstuk | ||||
| 55 | 343394240 | 3.20 | 3.81 | |
| Typeplaatje | ||||
| 56 | 338049410 | 3.20 | 3.81 | |
| Koolborstelset | ||||
| 57 | 316042480 | 46.99 | 55.92 | |
| Schraube,3,9x9,5 T15 | ||||
| 58 | 341704240 | 1.67 | 1.99 | |
| O-Ring,21x3,5 | ||||
| 59 | 344098160 | 1.67 | 1.99 | |
| Koolborstelhouder | ||||
| 60 | 343000920 | 7.58 | 9.02 | |
| Verbindungsdrähteschalter | ||||
| 61 | 344497400 | 1.79 | 2.13 | |
| Deckel | ||||
| 62 | 339132750 | 57.79 | 68.77 | |
| Schraube ,C-K6x16 T25 | ||||
| 63 | 341704230 | 1.67 | 1.99 | |
| Schraube, 3,9x16 T15 | ||||
| 64 | 341704250 | 1.67 | 1.99 | |
| Handgreep 2-delig | ||||
| 66 | 343394220 | 46.99 | 55.92 | |
| Schakelaar | ||||
| 69 | 343407670 | 52.36 | 62.31 | |
| Luefter | ||||
| 71 | 330001860 | 24.26 | 28.87 | |
| Kogellager | ||||
| 72 | 320050650 | 12.19 | 14.51 | |
| Anker compl.,220-240 V+Tandwiel | ||||
| 73 | 316048150 | 281.70 | 335.22 | |
| Afdichtring | ||||
| 74 | 344098030 | 15.31 | 18.22 | |
| Sicherungsring,J32x1,2 | ||||
| 75 | 342022070 | 1.67 | 1.99 | |
| Groefkogellager | ||||
| 76 | 320050670 | 18.28 | 21.75 | |
| Lagerschild | ||||
| 77 | 315300620 | 57.79 | 68.77 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 78 | 316048160 | |||
| Kennzeichnungsschild, KHE 96 | ||||
| 79 | 338121200 | 3.89 | 4.63 | |
| Blende | ||||
| 80 | 343394260 | 15.31 | 18.22 | |
| Linsenschraube mikroverkapselt blau | ||||
| 81 | 141123580 | 1.67 | 1.99 | |
| Antie vibratie handgreep compl. | ||||
| 82 | 314001050 | 35.72 | 42.51 | |
| Rubberen bus | ||||
| 83 | 344098020 | 1.67 | 1.99 | |
| Feldpaket m.wicklung,220-240 V | ||||
| 84 | 311010830 | 83.19 | 99.00 | |
| Schraube ,4x64 | ||||
| 85 | 341704210 | 1.67 | 1.99 | |
| Schraube ,K5x45 T20 | ||||
| 86 | 341704220 | 1.67 | 1.99 | |
| Metabo plaatje | ||||
| 87 | 338121110 | 3.89 | 4.63 | |
| O-Ring,14x5,5 | ||||
| 88 | 344098120 | 1.67 | 1.99 | |
| Elektronikeinheit, 220-240 V | ||||
| 89 | 343081310 | 89.16 | 106.10 | |
| Kabelschelle | ||||
| 90 | 343394210 | 1.67 | 1.99 | |
| Kabelbescherming | ||||
| 91 | 344098010 | 4.78 | 5.69 | |
| Kabel m.CEE-Stecker | ||||
| 92 | 344497430 | 35.72 | 42.51 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 93 | 399999990 | |||
| Reparatieset | ||||
| 95 | 316061100 | 207.90 | 247.40 | |
| Naaldkrans | ||||
| 96 | 320050640 | 6.05 | 7.20 | |
| Motorhuis compl. | ||||
| 97 | 316042090 | 94.99 | 113.04 | |
| Federring-Satz | ||||
| 98 | 316043160 | 12.19 | 14.51 | |
| Fetttube, 45 g Urethyn | ||||
| 880 | 344131170 | 15.31 | 18.22 | |
| Tube vet,Gadus S5V220 | ||||
| 885 | 344131160 | 24.26 | 28.87 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 1001 | 338504730 | |||
