Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3603A74000 ( ADVANCEDIMPACT900 )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

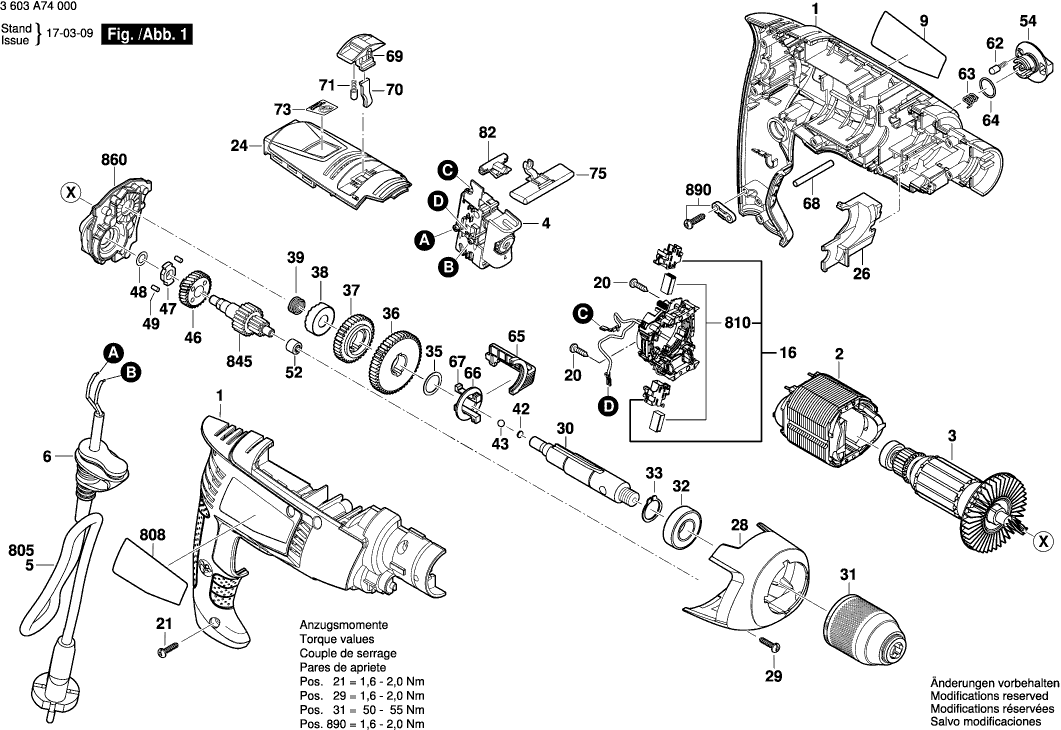

Zeichnungen der Bosch 3603A74000 ( ADVANCEDIMPACT900 )
Teileliste der Bosch 3603A74000 ( ADVANCEDIMPACT900 )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Gehäuseschale GRUEN | ||||
| 1 | 16051082CD | 18.19 | 21.65 | |
| Polschuh 230V | ||||
| 2 | 2609007822 | 15.71 | 18.69 | |
| Anker 230V | ||||
| 3 | 2609007821 | 29.75 | 35.40 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 4 | 160720032Z | |||
| Tülle Ø6,4-Ø7,2x76 MM | ||||
| 6 | 2609006376 | 0.83 | 0.99 | |
| Firmenschild AdvancedImpact 9000 | ||||
| 9 | 160111C28J | 1.94 | 2.31 | |
| Firmenschild AdvancedImpact 900 | ||||
| 9 | 160111C0JA | 1.94 | 2.31 | |
| Bürstenhalter | ||||
| 16 | 1600A00B68 | 11.88 | 14.14 | |
| Blechschraube DIN 7981-ST2,2x9,5-C-H | ||||
| 20 | 2910611002 | 0.83 | 0.99 | |
| Schraube 4x16 | ||||
| 21 | 2603490022 | 0.83 | 0.99 | |
| Abdeckblende | ||||
| 24 | 1600A0092N | 2.71 | 3.22 | |
| Kunststoffeinsatz | ||||
| 26 | 1600A009B0 | 0.83 | 0.99 | |
| Abdeckung | ||||
| 28 | 16055002A9 | 11.88 | 14.14 | |
| Schraube 4x16 | ||||
| 29 | 2603490022 | 0.83 | 0.99 | |
| Bohrspindel | ||||
| 30 | 2606135130 | 18.19 | 21.65 | |
| Schnellspannbohrfutter | ||||
| 31 | 1600A00F24 | 18.19 | 21.65 | |
| Rillenkugellager 17x35x10 | ||||
| 32 | 1900905163 | 8.45 | 10.06 | |
| Sicherungsring DIN 471 17x1 MM | ||||
| 33 | 2916650008 | 1.18 | 1.40 | |
| Ausgleichscheibe 0,5 MM | ||||
| 35 | 2600100695 | 1.18 | 1.40 | |
| Stirnrad | ||||
| 36 | 2606317084 | 10.73 | 12.77 | |
| Stirnrad | ||||
| 37 | 2606317085 | 7.58 | 9.02 | |
| Rastscheibe | ||||
| 38 | 1600A00RX5 | 1.70 | 2.02 | |
| Druckfeder | ||||
| 39 | 2604616013 | 1.94 | 2.31 | |
| Distanzscheibe 1,0 MM | ||||
| 42 | 2600000021 | 1.18 | 1.40 | |
| Distanzscheibe 1,35 MM | ||||
| 42 | 2600000030 | 1.18 | 1.40 | |
| Distanzscheibe 1,7 MM | ||||
| 42 | 2600000031 | 1.18 | 1.40 | |
| Kugel DIN 5401-5 G28 | ||||
| 43 | 1903230009 | 0.83 | 0.99 | |
| Kugel DIN 5401-5,5MM-III-ST | ||||
| 43 | 1903230010 | 0.83 | 0.99 | |
| Kugel 5,25 MM | ||||
| 43 | 2603230007 | 0.83 | 0.99 | |
| Mitnehmer | ||||
| 46 | 160312304U | 10.73 | 12.77 | |
| Exzenter | ||||
| 47 | 2602210043 | 2.24 | 2.67 | |
| Ausgleichscheibe 0,2 MM DICK | ||||
| 48 | 1600100632 | 0.83 | 0.99 | |
| Rollenkörper | ||||
| 49 | 2609007376 | 0.83 | 0.99 | |
| Nadellager Ø6 MM | ||||
| 52 | 2600914010 | 2.24 | 2.67 | |
| Drehknopf | ||||
| 54 | 1600A0092D | 1.94 | 2.31 | |
| Rastkappe | ||||
| 62 | 2600590006 | 1.18 | 1.40 | |
| Torsionsfeder | ||||
| 63 | 2609004109 | 1.18 | 1.40 | |
| O-Ring 14,0x1,3 MM | ||||
| 64 | 3600210014 | 1.18 | 1.40 | |
| Gabelhebel | ||||
| 65 | 2609002961 | 1.70 | 2.02 | |
| Haltescheibe | ||||
| 66 | 2600101671 | 1.18 | 1.40 | |
| Flachkeil | ||||
| 67 | 2602300032 | 2.71 | 3.22 | |
| Rollenkörper | ||||
| 68 | 1600A00997 | 0.83 | 0.99 | |
| Umschalthebel | ||||
| 69 | 1600A0092G | 0.83 | 0.99 | |
| Stützblech | ||||
| 70 | 2601990044 | 1.18 | 1.40 | |
| Rastkappe | ||||
| 71 | 2600590006 | 1.18 | 1.40 | |
| Hinweisschild | ||||
| 73 | 160111C0TV | 1.94 | 2.31 | |
| Umschalter | ||||
| 75 | 1600A0092H | 2.71 | 3.22 | |
| Rückhaltering | ||||
| 82 | 1600A00941 | 1.94 | 2.31 | |
| Zusatzhandgriff | ||||
| 654 | 160202508L | 10.73 | 12.77 | |
| Tiefenanschlag | ||||
| 655 | 2609005615 | 3.31 | 3.94 | |
| Bohrassistent | ||||
| 656 | 1600A00AR9 | 40.61 | 48.33 | |
| Netzanschlussleitung EU 2,65m 2 x 1,0mm H05 RN-F | ||||
| 805 | 1607000388 | 9.53 | 11.34 | |
| Typschild | ||||
| 808 | 160111A9AF | 1.94 | 2.31 | |
| Kohlebürstensatz | ||||
| 810 | 1607014184 | 6.54 | 7.78 | |
| Vorgelege | ||||
| 845 | 2606309940 | 15.71 | 18.69 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 860 | 1600A0092E | |||
| Befestigungssatz | ||||
| 890 | 2607001305 | 3.31 | 3.94 | |
