Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0600842603 ( AHS4-15 )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Bosch 0600842603 ( AHS4-15 )

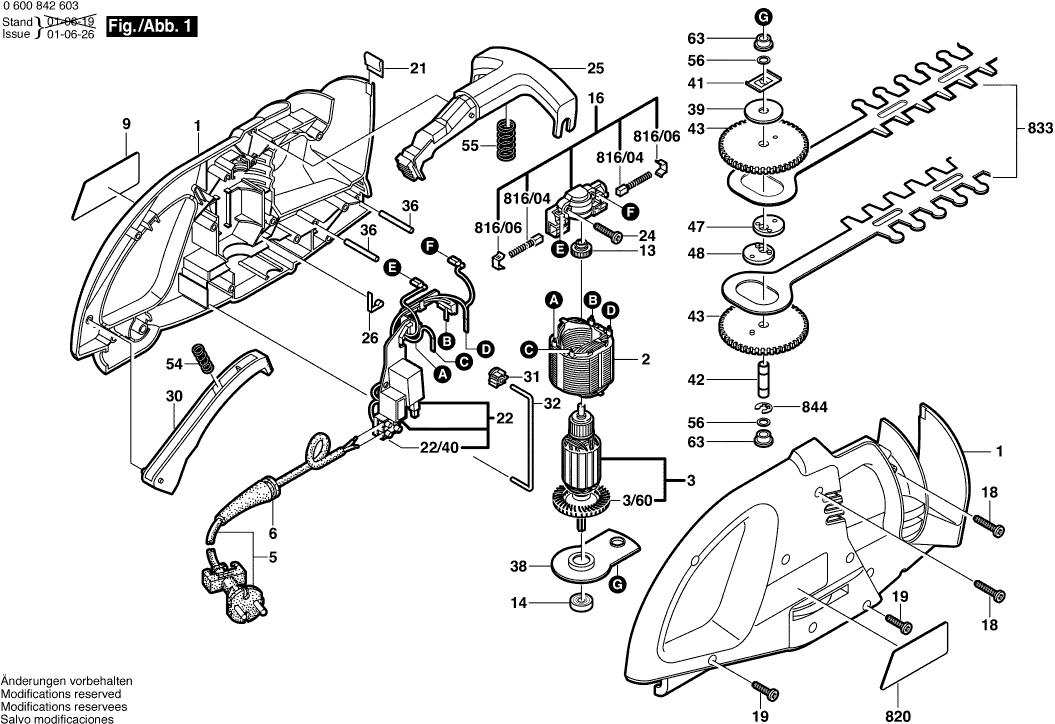

Teilezeichnung 1
Zum Vergrößern anklicken

Teilezeichnung 2
Zum Vergrößern anklicken

Teileliste der Bosch 0600842603 ( AHS4-15 )

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Gehäuseschale Gruen
1 2605104719 33.45 39.81

Polschuh 230-240V
2 2604220694 12.41 14.77

Anker 230-240V
3 2604011248 49.56 58.98

Lüfter
3/60 2606610027 2.24 2.67

Netzanschlussleitung Eu 0,46m 2 x 1,0mm H05 Vv-f
5 2604460255 6.54 7.78

Tülle Ø6,4-Ø7,2x76 MM
6 2600703017 1.94 2.31

Firmenschild
9 2601117603 2.71 3.22

Flanschlager
13 2605805004 6.54 7.78

Rillenkugellager 9x24x7
14 2600905021 6.54 7.78

Bürstenplatte
16 2609992620 10.73 12.77

Torx-Linsenschraube 4x25
18 2603490024 1.18 1.40

Schraube 4x16
19 2603490022 0.83 0.99

Federclip
21 2601310010 1.18 1.40

Nicht mehr lieferbar, kein Ersatz
22 2607235007

Klemmleiste
22/40 2604490012 1.94 2.31

Torx-Linsenschraube 4x20
24 2603490023 0.83 0.99

Schaltsegment
25 2605190219 7.58 9.02

Kontaktfeder
26 2601329057 1.94 2.31

Schaltsegment
30 1605190091 1.94 2.31

Schaltrad
31 1606330021 0.83 0.99

Schaltstange
32 2608040108 1.18 1.40

Führungsleiste
33/20 2601038070 7.58 9.02

Nicht mehr lieferbar, kein Ersatz
33/40 2603413026

Zylinderstift
36 2609002714 1.18 1.40

Lagerbrücke
38 2605807080 1.70 2.02

Distanzscheibe
39 2600100083 1.18 1.40

Federmutter
41 2601310011 1.18 1.40

Lagerbolzen
42 2603105054 1.70 2.02

Nicht mehr lieferbar, kein Ersatz
43 2606316163

Exzenterscheibe
47 2600030010 1.70 2.02

Exzenterscheibe
48 2600030011 1.70 2.02

Druckfeder
54 2604610028 1.18 1.40

Druckfeder
55 2604610045 1.18 1.40

Ausgleichscheibe
56 2600101676 0.83 0.99

Sinterbuchse 8 x 12 x 8MM
63 1900322018 0.83 0.99

Ölbehälter
653 2605411122 8.45 10.06

Nicht mehr lieferbar, kein Ersatz
701 1609200399

Schutzhandschuh
702 2607000134 0.83 0.99

Kohlebürstensatz
816/04 2604321920 4.70 5.59

Rastkappe
816/06 2601322017 1.18 1.40

Hinweisschild
820 2601117359 2.71 3.22

Messersatz 420 MM
833 2607001273 67.25 80.03

Sicherungsscheibe Din 6799-7-fst
844 2916080910 1.70 2.02
