Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3600H48200 ( AHS550-24ST )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Bosch 3600H48200 ( AHS550-24ST )

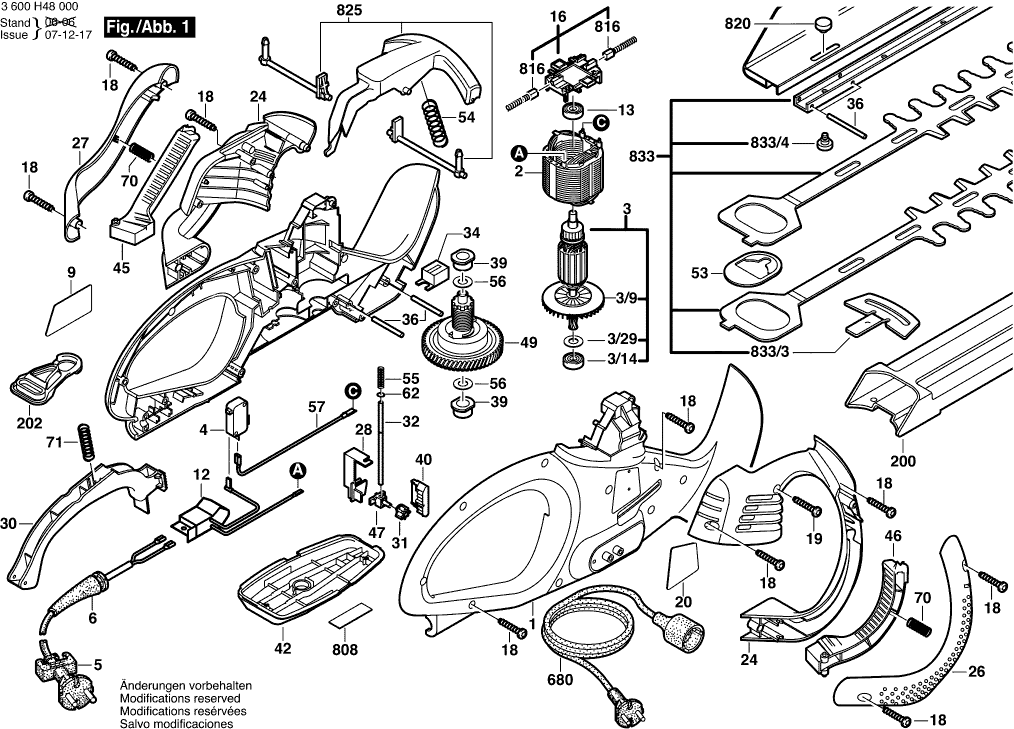

Teilezeichnung 1
Zum Vergrößern anklicken

Teileliste der Bosch 3600H48200 ( AHS550-24ST )

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Gehäuseschale Tuerkis
1 2609002758 33.45 39.81

Polschuh 220-240V
2 2609001193 13.93 16.58

Anker 220-230V
3 2609001194 33.45 39.81

Rillenkugellager 9x24x7
3/14 2600905021 6.54 7.78

Distanzring
3/29 2600209003 1.70 2.02

Lüfter
3/9 2609001188 1.70 2.02

Nicht mehr lieferbar, kein Ersatz
4 2607200446

Netzanschlussleitung Eu 0,46m 2 x 1,0mm H05 Vv-f
5 2604460255 6.54 7.78

Tülle Ø6,4-Ø7,2x76 MM
6 2600703017 1.94 2.31

Firmenschild AHS 550-24 ST
9 2609001441 2.71 3.22

Entstördrossel
12 2609003984 6.54 7.78

Flanschlager
13 2605805004 6.54 7.78

Bürstenplatte
16 1600A012AZ 8.45 10.06

Torx-Linsenschraube 4x20
18 2603490023 0.83 0.99

Torx-Linsenschraube 4x20 SILBER
18 2609001403 0.83 0.99

Torx-Linsenschraube 4x25
19 2603490024 1.18 1.40

Hinweisschild
20 2609001510 2.24 2.67

Bügelgriff
24 2609002909 9.53 11.34

Befestigungselement
26 2609005342 3.31 3.94

Befestigungselement
27 2609005343 4.70 5.59

Halter
28 2608040167 3.31 3.94

Schaltsegment
30 2609003055 2.24 2.67

Schaltrad
31 2606319105 0.83 0.99

Kupplungsstück
32 2609004249 1.70 2.02

Stopfen
34 2600502012 0.83 0.99

Zylinderstift
36 2609002714 1.18 1.40

Lagerbuchse
39 2600301073 2.71 3.22

Schaltstange
40 2608040163 1.18 1.40

Getriebedeckel
42 2605808086 6.54 7.78

Schaltsegment
45 2608001901 9.53 11.34

Schaltsegment
46 2608001902 9.53 11.34

Schaltelement
47 2606314102 1.94 2.31

Rutschkupplung
49 2606440028 49.56 58.98

Beilegring
53 2608040183 0.83 0.99

Druckfeder
54 2604610045 1.18 1.40

Nicht mehr lieferbar, kein Ersatz
55 2604610073

Ausgleichscheibe 0,3 Mm
56 2600101617 1.18 1.40

Verbindungskabel
57 2604448234 1.70 2.02

Sicherungsscheibe
62 2916080905 0.83 0.99

Druckfeder
70 2604610090 0.83 0.99

Druckfeder
71 2604610074 0.83 0.99

Messerschutz
200 2605411207 5.83 6.94

Verlaengerungsleitung EU 230V, 20 M
680 F016L65235 0.83 0.99

Typschild
808 2609001448 2.24 2.67

Kohlebürstensatz
816 2604321925 6.54 7.78

Rändelschraube
820 2603345021 1.18 1.40

Schaltsegment
825 2608001903 11.88 14.14

Messersatz
833 2607009911 67.25 80.03

Anstossschutz
833/3 2601020016 4.70 5.59

Gewindefurchschraube
833/4 2603413040 1.70 2.02
