Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0603161403 ( CSB520-2E )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

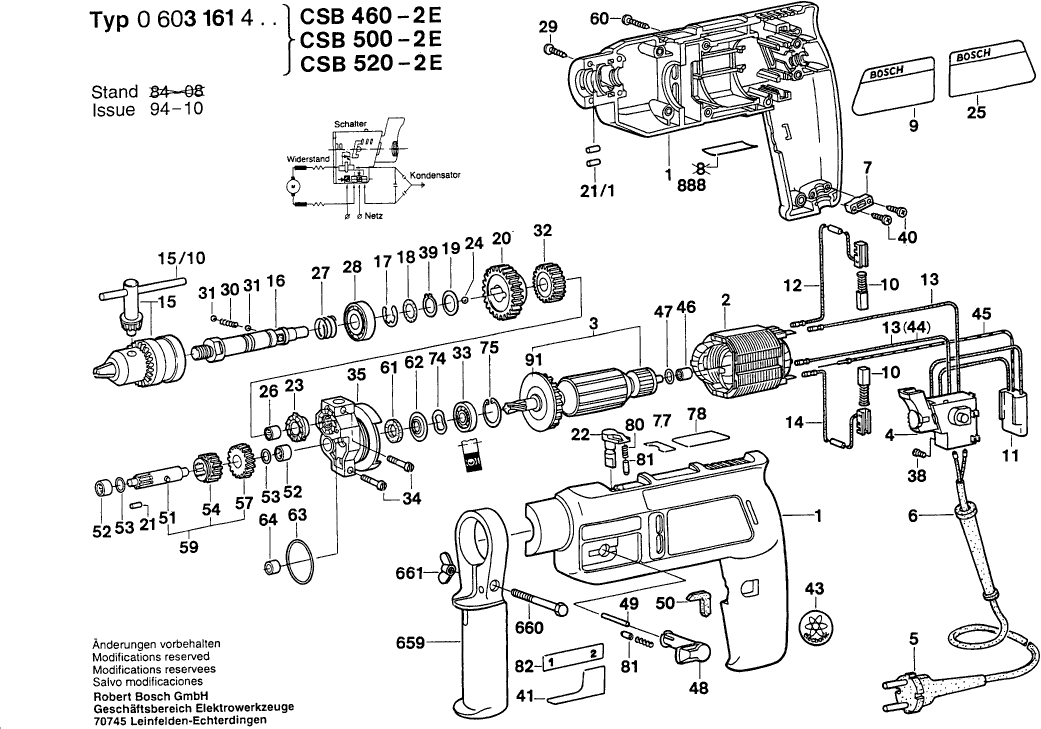

Zeichnungen der Bosch 0603161403 ( CSB520-2E )
Teileliste der Bosch 0603161403 ( CSB520-2E )
Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
Gehäuseschale GRUEN | ||||
1 | 2605104961 | 36.85 | 43.85 | |
Polschuh 240V | ||||
2 | 2604220411 | 18.19 | 21.65 | |
Anker 230-240V | ||||
3 | 2604010553 | 36.85 | 43.85 | |
Nicht mehr lieferbar, kein Ersatz | ||||
4 | 2607200173 | |||
Elktr Leitg M Anschluss CH 2,65m 2 x 1,0mm H05 VV | ||||
5 | 2604460053 | 7.58 | 9.02 | |
Tülle Ø6,9 MM | ||||
6 | 2600707059 | 2.24 | 2.67 | |
Tülle Ø11,6-Ø12,5x84 MM | ||||
6 | 2600707060 | 1.94 | 2.31 | |
Tülle Ø8,8 MM | ||||
6 | 2600707061 | 1.94 | 2.31 | |
Leitungshalter | ||||
7 | 2601035001 | 1.18 | 1.40 | |
Klebeschild SONNENSEITE | ||||
9 | 2601110151 | 1.94 | 2.31 | |
Klebeschild | ||||
9 | 2601110659 | 1.18 | 1.40 | |
Firmenschild SONNENSEITE | ||||
9 | 2601110261 | 0.83 | 0.99 | |
Kohlebürstensatz | ||||
10 | 2604321904 | 7.58 | 9.02 | |
Entstörfilter | ||||
11 | 2607329096 | 5.83 | 6.94 | |
Nicht mehr lieferbar, kein Ersatz | ||||
12 | 2604465099 | |||
Verbindungsleitung L=184 MM WEISS | ||||
13 | 2604448001 | 1.70 | 2.02 | |
Nicht mehr lieferbar, kein Ersatz | ||||
14 | 2604465099 | |||
Bohrfutter Ø1,5-13 MM, 1/2" | ||||
15 | 1608571069 | 20.42 | 24.30 | |
Bohrfutterschlüssel SG2 | ||||
15/10 | 2607950007 | 5.33 | 6.34 | |
Bohrspindel 1/2"-20 UNF-2 | ||||
16 | 2606135005 | 15.71 | 18.69 | |
Sicherungsscheibe 0,3 MM | ||||
17 | 2600118006 | 1.70 | 2.02 | |
Sicherungsscheibe 0,8 MM | ||||
17 | 2600118002 | 1.18 | 1.40 | |
Sicherungsscheibe 1,0 MM | ||||
17 | 2600118003 | 0.83 | 0.99 | |
Sicherungsscheibe 0,6 MM | ||||
17 | 2600118001 | 0.83 | 0.99 | |
O-Ring 15x2 MM | ||||
18 | 1900210012 | 0.83 | 0.99 | |
Ausgleichscheibe 1,0 MM | ||||
19 | 2600101515 | 0.83 | 0.99 | |
Nicht mehr lieferbar, kein Ersatz | ||||
20 | 2606317014 | |||
O-Ring 28x3 MM | ||||
21 | 1900210129 | 1.94 | 2.31 | |
Drehknopf | ||||
22 | 2602026031 | 4.10 | 4.88 | |
Rastenscheibe | ||||
23 | 2606490031 | 4.70 | 5.59 | |
Kugel DIN 5401-5 G28 | ||||
24 | 1903230009 | 0.83 | 0.99 | |
Klebeschild SONNENSEITE | ||||
25 | 2601110661 | 1.18 | 1.40 | |
Klebeschild SONNENSEITE | ||||
25 | 2601110615 | 0.83 | 0.99 | |
Klebeschild SONNENSEITE | ||||
25 | 2601110260 | 0.83 | 0.99 | |
Nadellager Ø8x8 MM | ||||
26 | 2600917003 | 2.24 | 2.67 | |
Druckfeder | ||||
27 | 2604617000 | 1.94 | 2.31 | |
Rillenkugellager 15x32x9 | ||||
28 | 1900905122 | 7.58 | 9.02 | |
Torx-Linsenschraube 3x18 | ||||
29 | 2603490018 | 0.83 | 0.99 | |
Druckfeder | ||||
30 | 2604610007 | 1.18 | 1.40 | |
Kugel DIN 5401-4 MM-III-ST | ||||
31 | 1903230007 | 1.18 | 1.40 | |
Nicht mehr lieferbar, kein Ersatz | ||||
32 | 2606317015 | |||
Rillenkugellager 9x24x7 | ||||
33 | 2600905021 | 6.54 | 7.78 | |
Zylinderschraube | ||||
34 | 2603410031 | 0.83 | 0.99 | |
Lagerbrücke | ||||
35 | 2605807902 | 26.84 | 31.94 | |
Zylinderschraube M3x6,5-4.8 | ||||
38 | 2603410001 | 1.18 | 1.40 | |
Sicherungsbügel DIN 471-15x1-FSt | ||||
39 | 2916650006 | 1.18 | 1.40 | |
Blechschraube DIN 7981-ST3,9x16-C-H | ||||
40 | 2910611019 | 2.24 | 2.67 | |
Klebeschild SONNENSEITE | ||||
41 | 2601110146 | 1.18 | 1.40 | |
Nicht mehr lieferbar, kein Ersatz | ||||
43 | 2601110041 | |||
Verbindungsleitung L=154 MM WEISS | ||||
44 | 2604448000 | 1.18 | 1.40 | |
Elektr Leitung | ||||
45 | 2604448003 | 1.70 | 2.02 | |
Nadelhülse | ||||
46 | 1600910012 | 2.24 | 2.67 | |
Nicht mehr lieferbar, kein Ersatz | ||||
47 | 1610210014 | |||
Drehknopf | ||||
48 | 2602026032 | 1.18 | 1.40 | |
Zylinderstift | ||||
49 | 2603101002 | 2.24 | 2.67 | |
Nicht mehr lieferbar, kein Ersatz | ||||
50 | 2601022000 | |||
Zahnwelle Z= 9 | ||||
51 | 2606309007 | 6.54 | 7.78 | |
Nadellager Ø6 MM | ||||
52 | 2600914010 | 2.24 | 2.67 | |
Ausgleichscheibe 0,3 MM | ||||
53 | 2600100570 | 1.18 | 1.40 | |
Ausgleichscheibe 0,3 MM | ||||
53 | 2600100607 | 1.18 | 1.40 | |
Stirnrad Z=22 | ||||
54 | 2606317026 | 10.73 | 12.77 | |
Stirnrad Z=21 | ||||
57 | 2606320006 | 7.58 | 9.02 | |
Zahnwelle Z= 21/22/9 | ||||
59 | 2606309904 | 20.42 | 24.30 | |
Blechschraube DIN 7981-3,9x19-C-Z-ST | ||||
60 | 2912401020 | 0.83 | 0.99 | |
Filzring | ||||
61 | 2600108002 | 1.70 | 2.02 | |
Filzring | ||||
61 | 2600108077 | 1.18 | 1.40 | |
Tellerscheibe | ||||
62 | 2600500002 | 1.18 | 1.40 | |
O-Ring 35,0x2,0 MM | ||||
63 | 2600210026 | 1.70 | 2.02 | |
Steckhülse | ||||
64 | 2600400008 | 1.18 | 1.40 | |
Ausgleichscheibe | ||||
74 | 2600150005 | 1.18 | 1.40 | |
Sicherungsring DIN 472-24x1,2 MM | ||||
75 | 2916660008 | 1.70 | 2.02 | |
Klebeschild BOHREN/SCHLAGBOHREN | ||||
77 | 2601110174 | 1.18 | 1.40 | |
Klebeschild | ||||
78 | 2601110150 | 1.18 | 1.40 | |
Rastkappe | ||||
80 | 2600590006 | 1.18 | 1.40 | |
Rastkappe | ||||
81 | 2600590006 | 1.18 | 1.40 | |
Klebeschild | ||||
82 | 2601110155 | 1.18 | 1.40 | |
Lüfter | ||||
91 | 2606610047 | 0.83 | 0.99 | |
Nicht mehr lieferbar, kein Ersatz | ||||
659 | 2602025032 | |||
Sechskantschraube M6x45 DIN 931-8.8 | ||||
660 | 2911001211 | 1.18 | 1.40 | |
Nicht mehr lieferbar, kein Ersatz | ||||
661 | 2915191006 | |||
Typschild | ||||
888 | 160111A3H3 | 1.94 | 2.31 |
