Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0603149703 ( CSB620-2E )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

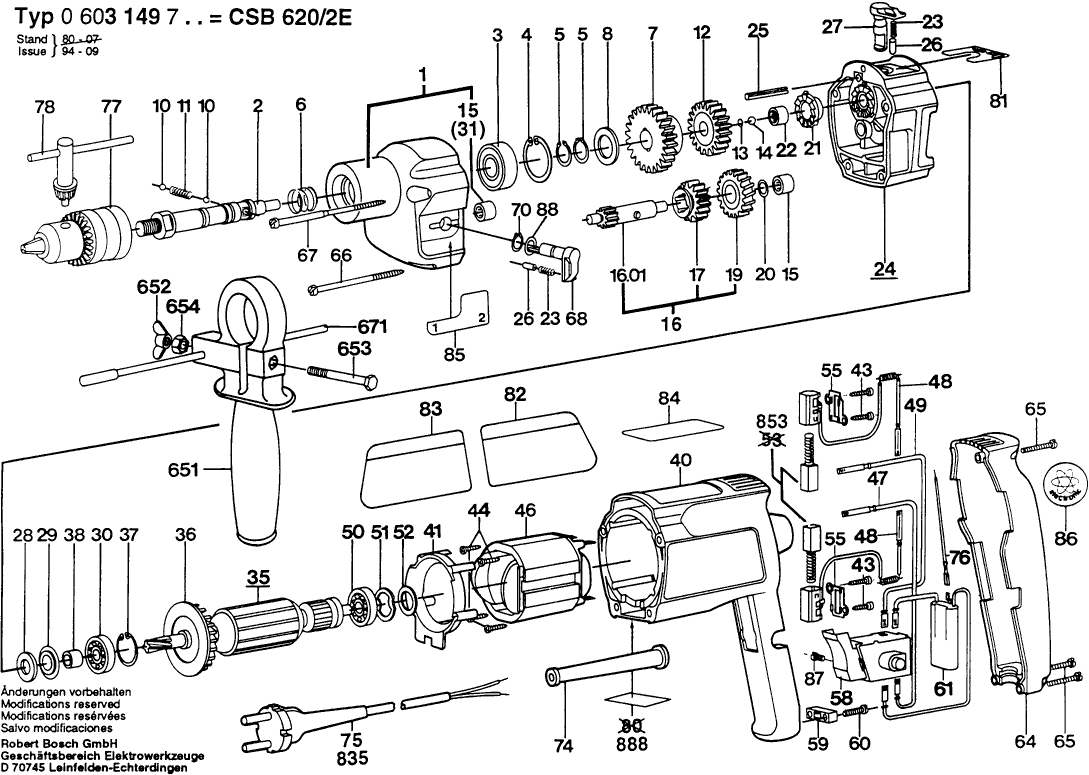

Zeichnungen der Bosch 0603149703 ( CSB620-2E )
Teileliste der Bosch 0603149703 ( CSB620-2E )
Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
Getriebegehäuse | ||||
1 | 2605806951 | 15.71 | 18.69 | |
Bohrspindel 1/2"-UNF-2 | ||||
2 | 2606135001 | 15.71 | 18.69 | |
Rillenkugellager 15x32x9 | ||||
3 | 2600905014 | 8.45 | 10.06 | |
Sicherungsbügel DIN 472-32x1,2 MM | ||||
4 | 2916660013 | 1.70 | 2.02 | |
Sicherungsbügel DIN 471-15x1-FSt | ||||
5 | 2916650006 | 1.18 | 1.40 | |
Druckfeder | ||||
6 | 2604617000 | 1.94 | 2.31 | |
Nicht mehr lieferbar, kein Ersatz | ||||
7 | 2606317014 | |||
Ausgleichscheibe 1,0 MM | ||||
8 | 2600101515 | 0.83 | 0.99 | |
Kugel DIN 5401-4 MM-III-ST | ||||
10 | 1903230007 | 1.18 | 1.40 | |
Druckfeder | ||||
11 | 2604610007 | 1.18 | 1.40 | |
Stirnrad Z=36 | ||||
12 | 2606317025 | 7.58 | 9.02 | |
Distanzscheibe 0,2 MM | ||||
13 | 2600000012 | 0.83 | 0.99 | |
Distanzscheibe 0,3 MM | ||||
13 | 2600000013 | 0.83 | 0.99 | |
Distanzscheibe 0,5 MM | ||||
13 | 2600000014 | 0.83 | 0.99 | |
Distanzscheibe 0,1 MM | ||||
13 | 2600000018 | 0.83 | 0.99 | |
Kugel DIN 5401-5,5MM-III-ST | ||||
14 | 1903230010 | 0.83 | 0.99 | |
Nadellager Ø6 MM | ||||
15 | 2600914010 | 2.24 | 2.67 | |
Nicht mehr lieferbar, kein Ersatz | ||||
16 | 2606309004 | |||
Stirnrad Z=22 | ||||
17 | 2606317026 | 10.73 | 12.77 | |
Stirnrad Z=21 | ||||
19 | 2606320006 | 7.58 | 9.02 | |
Ausgleichscheibe 0,3 MM | ||||
20 | 2600100570 | 1.18 | 1.40 | |
Rastenscheibe | ||||
21 | 2606490031 | 4.70 | 5.59 | |
Nadellager Ø8x8 MM | ||||
22 | 2600917003 | 2.24 | 2.67 | |
Rastkappe | ||||
23 | 2600590006 | 1.18 | 1.40 | |
Flanschlager | ||||
24 | 2605700928 | 33.45 | 39.81 | |
Spannstift 4x30 MM DIN 7346 | ||||
25 | 2917780105 | 0.83 | 0.99 | |
Rastkappe | ||||
26 | 2600590006 | 1.18 | 1.40 | |
Drehknopf | ||||
27 | 2602026017 | 5.83 | 6.94 | |
Filzring | ||||
28 | 2600108077 | 1.18 | 1.40 | |
Tellerscheibe | ||||
29 | 2600500002 | 1.18 | 1.40 | |
Rillenkugellager 9x24x7 | ||||
30 | 2600905021 | 6.54 | 7.78 | |
Nadelhülse Ø6/12 MM | ||||
31 | 2600914017 | 8.45 | 10.06 | |
Anker 230-240V | ||||
35 | 2604010671 | 36.85 | 43.85 | |
Lüfter | ||||
36 | 2606610049 | 1.70 | 2.02 | |
Sicherungsring DIN 472-24x1,2 MM | ||||
37 | 2916660008 | 1.70 | 2.02 | |
Steckhülse | ||||
38 | 2600400008 | 1.18 | 1.40 | |
Nicht mehr lieferbar, kein Ersatz | ||||
40 | 2605104108 | |||
Abdeckscheibe | ||||
41 | 2601328032 | 0.83 | 0.99 | |
Torx-Linsenschraube 3x10 | ||||
43 | 2603490017 | 1.70 | 2.02 | |
Blechschraube | ||||
44 | 2603435086 | 1.18 | 1.40 | |
Polschuh 220-230V | ||||
46 | 2604220491 | 18.19 | 21.65 | |
Elektr Leitung L=130 Mm Weiss | ||||
47 | 2604448005 | 1.18 | 1.40 | |
Entstörglied | ||||
48 | 2604465062 | 4.10 | 4.88 | |
Bürstenhalter | ||||
48 | 2604337003 | 1.70 | 2.02 | |
Verbindungsleitung L=176 MM WEISS | ||||
49 | 2604448004 | 1.18 | 1.40 | |
Kugellager 7x22x7 | ||||
50 | 1900905018 | 13.93 | 16.58 | |
Ausgleichscheibe | ||||
51 | 2600150004 | 1.70 | 2.02 | |
Ausgleichscheibe 0,5 MM | ||||
52 | 2600101020 | 1.18 | 1.40 | |
Ausgleichscheibe 0,2 MM | ||||
52 | 2600101022 | 1.18 | 1.40 | |
Ausgleichscheibe 0,3 MM | ||||
52 | 2600101023 | 1.18 | 1.40 | |
Nicht mehr lieferbar, kein Ersatz | ||||
55 | 2601015047 | |||
Nicht mehr lieferbar, kein Ersatz | ||||
58 | 2607200173 | |||
Leitungshalter | ||||
59 | 2601035001 | 1.18 | 1.40 | |
Blechschraube DIN 7971-ST3,9x16-F | ||||
60 | 2910211019 | 0.83 | 0.99 | |
Entstörfilter | ||||
61 | 2607329096 | 5.83 | 6.94 | |
Nicht mehr lieferbar, kein Ersatz | ||||
64 | 2605132039 | |||
Blechschraube DIN 7971-ST3,9x22-F | ||||
65 | 2910211021 | 1.18 | 1.40 | |
Nicht mehr lieferbar, kein Ersatz | ||||
66 | 2603435071 | |||
Blechschraube 79 MM | ||||
67 | 2603435012 | 1.18 | 1.40 | |
Drehknopf | ||||
68 | 2602026018 | 2.24 | 2.67 | |
Sicherungsring Din 471-10x1mm-fst | ||||
70 | 2916650001 | 1.94 | 2.31 | |
Tülle Ø6,9 MM | ||||
74 | 2600707059 | 2.24 | 2.67 | |
Tülle Ø11,6-Ø12,5x84 MM | ||||
74 | 2600707060 | 1.94 | 2.31 | |
Tülle Ø8,8 MM | ||||
74 | 2600707061 | 1.94 | 2.31 | |
Elektr Leitung | ||||
76 | 2604448003 | 1.70 | 2.02 | |
Bohrfutter Ø1,5-13 MM, 1/2" | ||||
77 | 1608571069 | 20.42 | 24.30 | |
Bohrfutterschlüssel SG2 | ||||
78 | 2607950007 | 5.33 | 6.34 | |
Klebeschild BOHREN/SCHLAGBOHREN | ||||
81 | 2601110076 | 1.18 | 1.40 | |
Klebeschild SONNENSEITE | ||||
82 | 2601110227 | 1.70 | 2.02 | |
Klebeschild SONNENSEITE | ||||
82 | 2601110662 | 1.18 | 1.40 | |
Klebeschild | ||||
82 | 2601110628 | 0.83 | 0.99 | |
Klebeschild | ||||
83 | 2601110653 | 1.70 | 2.02 | |
Klebeschild SONNENSEITE | ||||
83 | 2601110226 | 0.83 | 0.99 | |
Klebeschild | ||||
84 | 2601110117 | 1.18 | 1.40 | |
Klebeschild 1 - 2 GANGSCHALTUNG | ||||
85 | 2601110072 | 1.18 | 1.40 | |
Nicht mehr lieferbar, kein Ersatz | ||||
86 | 2601110041 | |||
Zylinderschraube M3x6,5-4.8 | ||||
87 | 2603410001 | 1.18 | 1.40 | |
Ausgleichscheibe 0,2 MM | ||||
88 | 2600100575 | 1.70 | 2.02 | |
Ausgleichscheibe 0,3 MM | ||||
88 | 2600100576 | 1.70 | 2.02 | |
Ausgleichscheibe 0,5 MM | ||||
88 | 2600100577 | 1.18 | 1.40 | |
Zusatzhandgriff | ||||
651 | 2602025094 | 5.83 | 6.94 | |
Nicht mehr lieferbar, kein Ersatz | ||||
652 | 2915191006 | |||
Nicht mehr lieferbar, kein Ersatz | ||||
653 | 2911011220 | |||
Nicht mehr lieferbar, kein Ersatz | ||||
654 | 2601098001 | |||
Nicht mehr lieferbar, kein Ersatz | ||||
671 | 2607010026 | |||
Netzanschlussleitung EU 230V 4,15m 2 x 1,0mm H05 | ||||
835 | 1607000386 | 15.71 | 18.69 | |
Kohlebürstensatz | ||||
853 | 2604321905 | 8.45 | 10.06 | |
Typschild | ||||
888 | 160111A3H3 | 1.94 | 2.31 |
