Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0601931366 ( GBM9,6VVESP )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

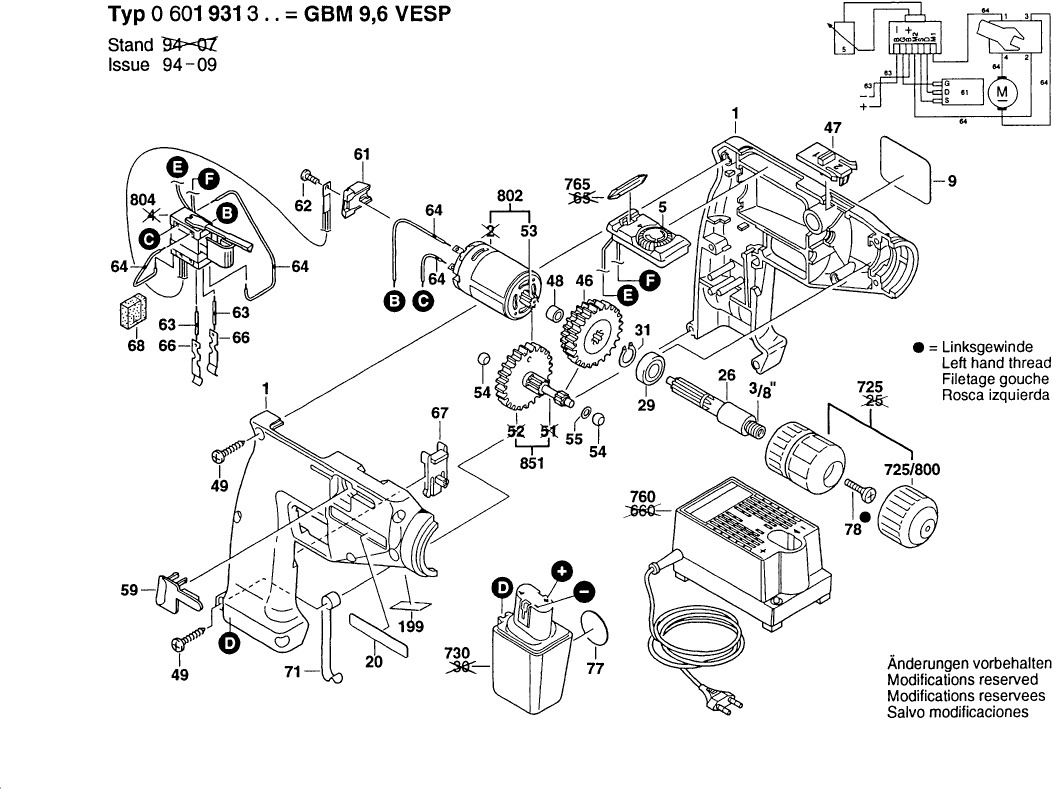

Zeichnungen der Bosch 0601931366 ( GBM9,6VVESP )
Teileliste der Bosch 0601931366 ( GBM9,6VVESP )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Gehäuseschale BLAU | ||||
| 1 | 2605104386 | 15.71 | 18.69 | |
| Drehmomentregler 9,6V | ||||
| 5 | 2607233011 | 15.71 | 18.69 | |
| Klebeschild SONNENSEITE | ||||
| 9 | 2601118308 | 1.70 | 2.02 | |
| Klebeschild SCHATTENSEITE | ||||
| 20 | 2601110606 | 1.18 | 1.40 | |
| Bohrspindel 3/8" | ||||
| 26 | 2606309026 | 8.45 | 10.06 | |
| Rillenkugellager 10x26x8 | ||||
| 29 | 1900905127 | 22.36 | 26.61 | |
| Sicherungsring Din 471-10x1mm-fst | ||||
| 31 | 2916650001 | 1.94 | 2.31 | |
| Stirnrad Z=58/67 | ||||
| 46 | 1609340007 | 11.88 | 14.14 | |
| Verstellschieber SCHWARZ | ||||
| 47 | 2601099027 | 1.18 | 1.40 | |
| Sinterbuchse | ||||
| 48 | 2600301011 | 1.18 | 1.40 | |
| Schraube 4x16 | ||||
| 49 | 2603490022 | 0.83 | 0.99 | |
| Ritzel Z=11 | ||||
| 53 | 2606316112 | 3.31 | 3.94 | |
| Sinterbuchse | ||||
| 54 | 2600302002 | 1.18 | 1.40 | |
| Ausgleichscheibe 0,3 MM DICK | ||||
| 55 | 2600100636 | 1.18 | 1.40 | |
| Füllstück BLAU | ||||
| 59 | 2605510027 | 1.18 | 1.40 | |
| Kühlkörper | ||||
| 61 | 2605715000 | 3.31 | 3.94 | |
| Linsenschraube DIN 7985-M3x8-4.8 | ||||
| 62 | 2910641050 | 0.83 | 0.99 | |
| Verbindungsleitung L=52 MM WEISS | ||||
| 63 | 2604413005 | 1.18 | 1.40 | |
| Verbindungsleitung L=79 MM WEISS | ||||
| 64 | 2604413004 | 1.18 | 1.40 | |
| Kontaktfeder | ||||
| 66 | 2601324012 | 1.18 | 1.40 | |
| Umschaltplatte SCHWARZ | ||||
| 67 | 2601099031 | 1.18 | 1.40 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 68 | 2601010038 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 71 | 2601251003 | |||
| Klebeschild AKKU | ||||
| 77 | 2601118298 | 3.31 | 3.94 | |
| Senkschraube M5x20 | ||||
| 78 | 2609110721 | 1.70 | 2.02 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 199 | 1601110265 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 725 | 2608572010 | |||
| Schutzklappe | ||||
| 725/800 | 2600591006 | 10.73 | 12.77 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 730 | 2607335203 | |||
| Schnell-Lader EU 230/7,2-24V, 1h | ||||
| 760 | 2607224425 | 130.32 | 155.08 | |
| Schnell-Lader EU 230/7,2-14,4V, 30 MIN. | ||||
| 760 | 2607224701 | 101.94 | 121.31 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 765 | 2608521013 | |||
| Gleichstrommotor 9,6V | ||||
| 802 | 2607022902 | 15.71 | 18.69 | |
| Ein/Aus-Schalter | ||||
| 804 | 2607200296 | 60.65 | 72.17 | |
| Zahnwelle Z=10/19/81 | ||||
| 851 | 1609340005 | 12.41 | 14.77 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 899 | 0601931327 | |||
