Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3601M28000 ( GCD12JL )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

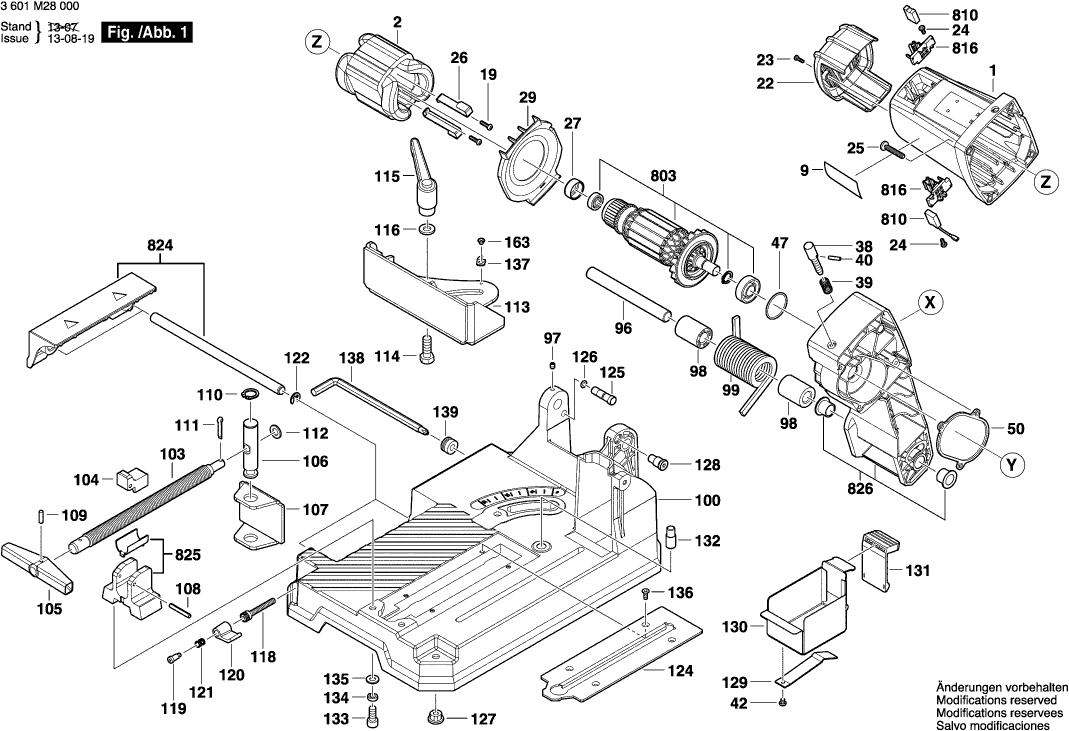

Zeichnungen der Bosch 3601M28000 ( GCD12JL )
Teileliste der Bosch 3601M28000 ( GCD12JL )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Motorgehäuse | ||||
| 1 | 1609B00054 | 23.75 | 28.26 | |
| Polschuh 230V | ||||
| 2 | 1609B00115 | 55.25 | 65.75 | |
| Ein/Aus-Schalter | ||||
| 4 | 1609B05400 | 15.71 | 18.69 | |
| Netzanschlussleitung | ||||
| 5 | 1609B04691 | 26.84 | 31.94 | |
| Tülle | ||||
| 6 | 1609B04628 | 1.18 | 1.40 | |
| Leitungshalter | ||||
| 7 | 1619P03808 | 0.83 | 0.99 | |
| Typschild | ||||
| 8 | 1609BN0141 | 1.84 | 2.19 | |
| Firmenschild | ||||
| 9 | 1609B04684 | 1.94 | 2.31 | |
| Linsensenkblechschraube | ||||
| 18 | 1619P03837 | 0.83 | 0.99 | |
| Schraube ECO-SYN St 3,5x16 | ||||
| 19 | 1619P03833 | 0.83 | 0.99 | |
| Warnzettel | ||||
| 20 | 1609B02128 | 1.94 | 2.31 | |
| Endkappe | ||||
| 22 | 1609B04610 | 4.70 | 5.59 | |
| Schraube ECO-SYN St3x12 | ||||
| 23 | 1619P03832 | 0.83 | 0.99 | |
| Schraube ECO-SYN St3,5x10 | ||||
| 24 | 1619P03834 | 0.83 | 0.99 | |
| Gewindefurchschraube DIN 7500 C-M6x35 | ||||
| 25 | 1619P03835 | 0.83 | 0.99 | |
| Halteklammer | ||||
| 26 | 1609B00055 | 0.83 | 0.99 | |
| Gummiring | ||||
| 27 | 1600206030 | 1.18 | 1.40 | |
| Luftleitring | ||||
| 29 | 1619P03822 | 3.31 | 3.94 | |
| Schutzoberteil | ||||
| 31 | 1609B04603 | 91.56 | 108.96 | |
| Kugellager | ||||
| 35 | 1609B01267 | 6.54 | 7.78 | |
| Lagerung | ||||
| 37 | 1609B04619 | 8.45 | 10.06 | |
| Verschlussstift | ||||
| 38 | 1609B04620 | 1.94 | 2.31 | |
| Druckfeder | ||||
| 39 | 1609B04621 | 0.83 | 0.99 | |
| Federsteg | ||||
| 40 | 1609B04678 | 0.83 | 0.99 | |
| Lagerdeckel | ||||
| 41 | 1609B04622 | 1.18 | 1.40 | |
| Schraube | ||||
| 42 | 1609B00780 | 0.83 | 0.99 | |
| Flansch | ||||
| 43 | 1609B04623 | 8.45 | 10.06 | |
| Flansch | ||||
| 44 | 1609B04624 | 7.58 | 9.02 | |
| Bundbolzen | ||||
| 45 | 1609B04625 | 2.71 | 3.22 | |
| Spanabweiser | ||||
| 46 | 1609B04664 | 4.70 | 5.59 | |
| O-Ring | ||||
| 47 | 1609B00068 | 0.83 | 0.99 | |
| Schraube | ||||
| 48 | 1609B00978 | 0.83 | 0.99 | |
| Schraube | ||||
| 49 | 1609B04649 | 0.83 | 0.99 | |
| Mattendichtung | ||||
| 50 | 1609B04650 | 1.18 | 1.40 | |
| Schaltergriff | ||||
| 52 | 1609B04605 | 26.84 | 31.94 | |
| Anschlussklotz | ||||
| 54 | 1609BP7059 | 1.18 | 1.40 | |
| Schaltklinke | ||||
| 55 | 1609B04668 | 1.94 | 2.31 | |
| Traggriff | ||||
| 56 | 1609B04608 | 7.58 | 9.02 | |
| Schraube | ||||
| 57 | 1609B04652 | 0.83 | 0.99 | |
| Schraube | ||||
| 58 | 1609B00655 | 0.83 | 0.99 | |
| Zylinderblechschraube | ||||
| 59 | 1609B01356 | 0.83 | 0.99 | |
| Ring | ||||
| 60 | 1619P03931 | 0.83 | 0.99 | |
| Blechschraube | ||||
| 61 | 1609B00637 | 0.83 | 0.99 | |
| Schraube | ||||
| 81 | 1609B01561 | 0.83 | 0.99 | |
| Schulterschraube | ||||
| 83 | 1619P03802 | 0.83 | 0.99 | |
| Federscheibe DIN 127 B6 | ||||
| 84 | 1619P03841 | 1.70 | 2.02 | |
| Spezialschraube | ||||
| 85 | 1609B05417 | 1.18 | 1.40 | |
| O-Ring | ||||
| 86 | 1609B00931 | 0.83 | 0.99 | |
| Verschlusshebel | ||||
| 87 | 1609B04611 | 4.10 | 4.88 | |
| Verschlusshebel | ||||
| 88 | 1609B04612 | 8.45 | 10.06 | |
| Spannbuchse | ||||
| 89 | 1609B04647 | 0.83 | 0.99 | |
| Drehfeder | ||||
| 90 | 1609B04657 | 1.18 | 1.40 | |
| Ansatzschraube | ||||
| 91 | 1609B03779 | 1.18 | 1.40 | |
| Klemmutter | ||||
| 92 | 1609B00730 | 1.18 | 1.40 | |
| Drehfeder | ||||
| 93 | 1609B04658 | 1.18 | 1.40 | |
| Sicherungsmutter | ||||
| 94 | 1609B03570 | 0.83 | 0.99 | |
| Schraube | ||||
| 95 | 1609B04659 | 0.83 | 0.99 | |
| Lagerwelle | ||||
| 96 | 1609B04660 | 5.83 | 6.94 | |
| Anschlagschraube ISO 4027-M 5x8-45H | ||||
| 97 | 1619P03839 | 0.83 | 0.99 | |
| Spannbuchse | ||||
| 98 | 1609B04648 | 1.18 | 1.40 | |
| Torsionsfeder | ||||
| 99 | 1609B00024 | 6.54 | 7.78 | |
| Fuss | ||||
| 100 | 1609B04602 | 130.32 | 155.08 | |
| Klemmschraube | ||||
| 103 | 1609B04637 | 9.53 | 11.34 | |
| Klemmstein | ||||
| 104 | 1619P03760 | 5.83 | 6.94 | |
| Knebelgriff | ||||
| 105 | 1609B03523 | 4.10 | 4.88 | |
| Pleuelstange | ||||
| 106 | 1609B04638 | 5.33 | 6.34 | |
| Klemmlasche | ||||
| 107 | 1609B04639 | 23.75 | 28.26 | |
| Federstift ISO 13337-4x35 | ||||
| 108 | 1619P03762 | 0.83 | 0.99 | |
| Federstift ISO 1337 4x18 | ||||
| 109 | 1619P03752 | 0.83 | 0.99 | |
| Sicherungsring DIN 471-18 | ||||
| 110 | 1619P03755 | 0.83 | 0.99 | |
| Nietstift DIN 94-4x22 | ||||
| 111 | 1619P03756 | 0.83 | 0.99 | |
| Unterlegscheibe DIN 433-10 | ||||
| 112 | 1619P03757 | 0.83 | 0.99 | |
| Gehrungslineal | ||||
| 113 | 1609B05442 | 26.84 | 31.94 | |
| Sechskantbolzen | ||||
| 114 | 1609B04661 | 0.83 | 0.99 | |
| Hebel | ||||
| 115 | 1609B00753 | 4.10 | 4.88 | |
| Unterlegscheibe | ||||
| 116 | 1609B00757 | 0.83 | 0.99 | |
| Schraube | ||||
| 118 | 1609B00234 | 3.31 | 3.94 | |
| Ansatzschraube | ||||
| 119 | 1609B00236 | 1.18 | 1.40 | |
| Sperrhebel | ||||
| 120 | 1609B00232 | 1.18 | 1.40 | |
| Druckfeder | ||||
| 121 | 1609B00237 | 0.83 | 0.99 | |
| Sprengring | ||||
| 122 | 1609B00644 | 1.70 | 2.02 | |
| Führungsplatte | ||||
| 124 | 1609B04641 | 6.54 | 7.78 | |
| Haltezapfen | ||||
| 125 | 1609B01600 | 1.94 | 2.31 | |
| O-Ring | ||||
| 126 | 1609B00601 | 1.18 | 1.40 | |
| Gerätefuss | ||||
| 127 | 1609B01431 | 1.70 | 2.02 | |
| Reglerschraube | ||||
| 128 | 1609B01599 | 1.18 | 1.40 | |
| Blattfeder | ||||
| 129 | 1609B04633 | 0.83 | 0.99 | |
| Spanbehälter | ||||
| 130 | 1609B04634 | 11.88 | 14.14 | |
| Schutzhaube | ||||
| 131 | 1609B04635 | 3.31 | 3.94 | |
| Gelenkbolzen | ||||
| 132 | 1609B04663 | 0.83 | 0.99 | |
| Zylinderschraube ISO 4762-M 8x20-8.8 | ||||
| 133 | 1619P03827 | 0.83 | 0.99 | |
| Federscheibe DIN 127 B8 | ||||
| 134 | 1619P03829 | 0.83 | 0.99 | |
| Unterlegscheibe DIN 125 A8 | ||||
| 135 | 1619P03828 | 1.94 | 2.31 | |
| Schraube | ||||
| 136 | 1609B00634 | 0.83 | 0.99 | |
| Zeiger | ||||
| 137 | 1609B04642 | 0.83 | 0.99 | |
| Winkelschraubendreher | ||||
| 138 | 1609B05416 | 4.70 | 5.59 | |
| Gummibuchse | ||||
| 139 | 1609B05419 | 0.83 | 0.99 | |
| Gestänge | ||||
| 140 | 1609B04636 | 5.83 | 6.94 | |
| Unterlegscheibe | ||||
| 141 | 1609B00703 | 1.18 | 1.40 | |
| Lagerbuchse | ||||
| 142 | 1609B04667 | 0.83 | 0.99 | |
| Sicherungsbügel | ||||
| 143 | 1609B01956 | 0.83 | 0.99 | |
| Schraube | ||||
| 144 | 1609B00971 | 0.83 | 0.99 | |
| Schalter | ||||
| 146 | 1609B05392 | 3.31 | 3.94 | |
| Abdeckung | ||||
| 157 | 1609B04644 | 0.83 | 0.99 | |
| Schutzbügel | ||||
| 158 | 1609B04643 | 1.18 | 1.40 | |
| Schraube | ||||
| 159 | 1609B01667 | 0.83 | 0.99 | |
| Schraube | ||||
| 160 | 1609B01663 | 0.83 | 0.99 | |
| Verbindungskabel | ||||
| 161 | 1609B01549 | 1.70 | 2.02 | |
| Schraube | ||||
| 163 | 1609B05401 | 0.83 | 0.99 | |
| Aufspannplatte | ||||
| 165 | 1609B05421 | 1.70 | 2.02 | |
| Ankerbaugruppe 230V | ||||
| 803 | 1609B04679 | 130.32 | 155.08 | |
| Typschild | ||||
| 808 | 1609BN0141 | 1.84 | 2.19 | |
| Kohlebürstensatz | ||||
| 810 | 1607014171 | 11.88 | 14.14 | |
| Bürstenhalter | ||||
| 816 | 1604336048 | 5.33 | 6.34 | |
| Welle Mit Zahnrad | ||||
| 822 | 1609B04681 | 67.25 | 80.03 | |
| Welle Mit Zahnrad | ||||
| 823 | 1609B04682 | 36.85 | 43.85 | |
| Ergänzungsgestell | ||||
| 824 | 1609B04683 | 26.84 | 31.94 | |
| Lagerblock | ||||
| 825 | 1609B03533 | 5.83 | 6.94 | |
| Arm | ||||
| 826 | 1609B04692 | 113.29 | 134.82 | |
| Schutzunterteil | ||||
| 827 | 1609B04693 | 73.72 | 87.73 | |
| Softstartmodul | ||||
| 828 | 1609B04694 | 40.61 | 48.33 | |
| Elektronik-Modul | ||||
| 829 | 1609B04695 | 18.19 | 21.65 | |
| Draht | ||||
| 830 | 1609B04696 | 1.18 | 1.40 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 831 | 1609B01726 | |||
