Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3601J09300 ( GDR18V )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

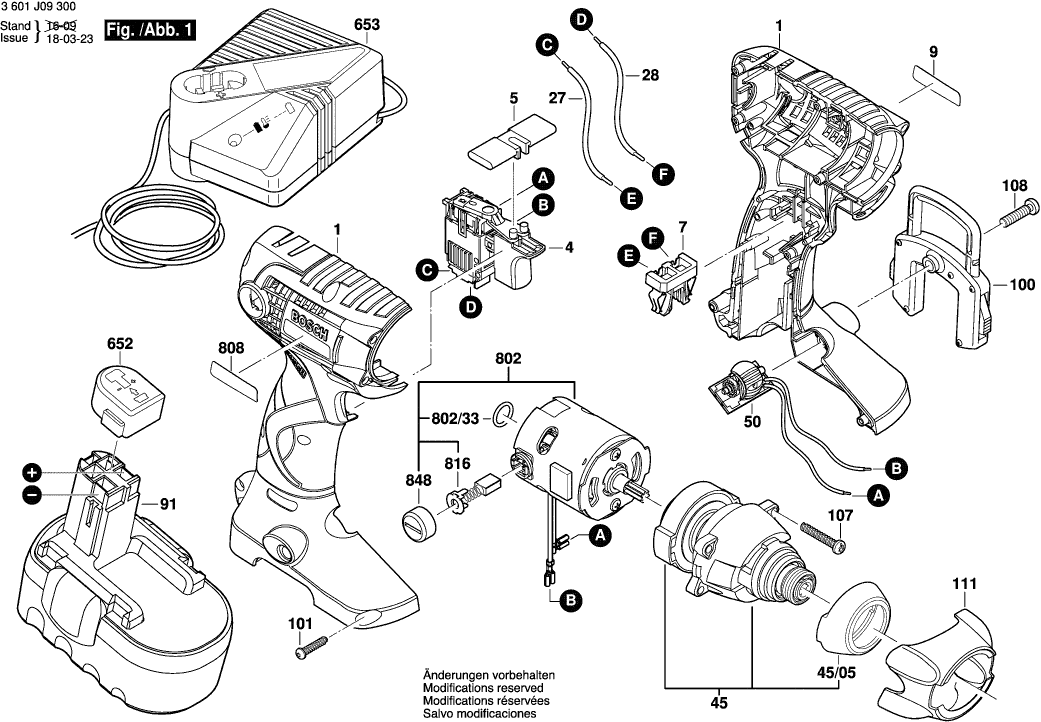

Zeichnungen der Bosch 3601J09300 ( GDR18V )
Teileliste der Bosch 3601J09300 ( GDR18V )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Gehäusedeckel BLAU | ||||
| 1 | 2609100488 | 18.19 | 21.65 | |
| Ein/Aus-Schalter | ||||
| 4 | 2607200489 | 23.75 | 28.26 | |
| Taste | ||||
| 5 | 2609100273 | 1.94 | 2.31 | |
| Kontakthalter | ||||
| 7 | 2609100297 | 7.58 | 9.02 | |
| Firmenschild GBH 2000 | ||||
| 9 | 2609131095 | 2.71 | 3.22 | |
| Verbindungsleitung 50 MM SCHWARZ | ||||
| 27 | 2609120146 | 1.18 | 1.40 | |
| Verbindungsleitung 60 mm ROT | ||||
| 28 | 2609120147 | 1.18 | 1.40 | |
| Getriebekasten | ||||
| 45 | 2609199195 | 91.56 | 108.96 | |
| SCHUTZRING | ||||
| 45/05 | 2609170025 | 5.83 | 6.94 | |
| Leuchtdiode | ||||
| 50 | 2609199091 | 12.41 | 14.77 | |
| Einschub-Akkupaket 18V, 2,6Ah, NiMH, HD | ||||
| 91 | 2607335687 | 233.78 | 278.20 | |
| Haltevorrichtung | ||||
| 100 | 2609199027 | 6.54 | 7.78 | |
| Torx-Senkschraube 3x16 | ||||
| 101 | 2609110201 | 1.70 | 2.02 | |
| Schraube | ||||
| 107 | 2609110327 | 1.18 | 1.40 | |
| Schraube | ||||
| 108 | 2609110309 | 1.18 | 1.40 | |
| Abdeckklappe SCHWARZ | ||||
| 111 | 2609100298 | 5.33 | 6.34 | |
| Schutzkappe | ||||
| 652 | 2609100101 | 3.31 | 3.94 | |
| Schnell-Lader EU 230/7,2-24V, 30 MIN. | ||||
| 653 | 2607225027 | 113.29 | 134.82 | |
| Schnell-Lader GB 230/7,2-24V, 30 MIN. | ||||
| 653 | 2607225029 | 101.94 | 121.31 | |
| Schnell-Lader AUS 240/7,2-24V, 30 MIN. | ||||
| 653 | 2607225031 | 101.94 | 121.31 | |
| Motor 18V | ||||
| 802 | 2609199089 | 67.25 | 80.03 | |
| O-Ring | ||||
| 802/33 | 2609170030 | 1.18 | 1.40 | |
| Typschild | ||||
| 808 | 2609135962 | 1.94 | 2.31 | |
| SERVICE KIT 115V | ||||
| 816 | 2609199048 | 7.58 | 9.02 | |
| Verschlusskappe | ||||
| 848 | 2609199049 | 4.70 | 5.59 | |
