Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3601F0A102 ( GKF600 )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

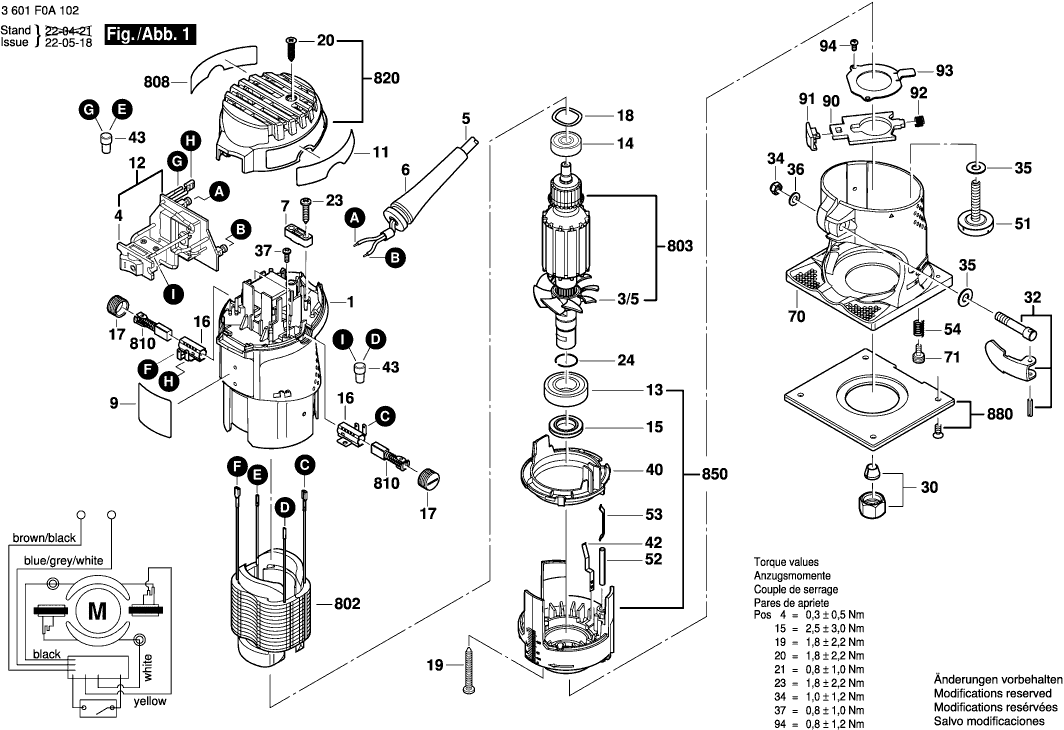

Zeichnungen der Bosch 3601F0A102 ( GKF600 )
Teileliste der Bosch 3601F0A102 ( GKF600 )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Gehäuse | ||||
| 1 | 2610035222 | 10.73 | 12.77 | |
| Lüfter | ||||
| 3/5 | 2609100246 | 1.70 | 2.02 | |
| Schalter | ||||
| 4 | 2609120274 | 10.73 | 12.77 | |
| Netzanschlussleitung | ||||
| 5 | 2609120278 | 11.88 | 14.14 | |
| Tülle Ø7,3-Ø8,6x76 MM | ||||
| 6 | 2600703018 | 1.94 | 2.31 | |
| Leitungshalter | ||||
| 7 | 2601035001 | 1.18 | 1.40 | |
| Firmenschild | ||||
| 9 | 2609131379 | 1.70 | 2.02 | |
| Typschild | ||||
| 11 | 2609131380 | 1.94 | 2.31 | |
| Steuergerät | ||||
| 12 | 1600A027YK | 29.75 | 35.40 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 13 | 2609110435 | |||
| Rillenkugellager | ||||
| 14 | 2609110436 | 5.33 | 6.34 | |
| Sicherungsmutter | ||||
| 15 | 2609110253 | 2.24 | 2.67 | |
| Bürstenhalter | ||||
| 16 | 2609110217 | 1.18 | 1.40 | |
| Bürstendeckel | ||||
| 17 | 2609100203 | 0.83 | 0.99 | |
| Federscheibe | ||||
| 18 | 2609110294 | 0.83 | 0.99 | |
| Blechschraube | ||||
| 19 | 2910611093 | 0.83 | 0.99 | |
| Blechschraube | ||||
| 20 | 2609110490 | 0.83 | 0.99 | |
| Blechschraube DIN 7981-ST3,9x19-C-H | ||||
| 23 | 2910611020 | 1.18 | 1.40 | |
| Sicherungsbügel DIN 471-15x1-FSt | ||||
| 24 | 2916650006 | 1.18 | 1.40 | |
| Schraubhülse 8,0 Ø | ||||
| 30 | 2609199145 | 15.71 | 18.69 | |
| Klemmhebel | ||||
| 32 | 2609199041 | 4.10 | 4.88 | |
| Sechskantmutter | ||||
| 34 | 2609110289 | 0.83 | 0.99 | |
| Spannscheibe | ||||
| 35 | 2609110282 | 0.83 | 0.99 | |
| Vorlegscheibe | ||||
| 36 | 2609110290 | 0.83 | 0.99 | |
| Torx-Linsenschraube 3x10 | ||||
| 37 | 2603490017 | 1.70 | 2.02 | |
| Luftleitring | ||||
| 40 | 2609100247 | 1.94 | 2.31 | |
| Kontaktbügel | ||||
| 42 | 2609110297 | 0.83 | 0.99 | |
| Endkappe | ||||
| 43 | 2609120173 | 1.18 | 1.40 | |
| Schraube | ||||
| 51 | 2609110241 | 2.71 | 3.22 | |
| Druckbolzen | ||||
| 52 | 2609110245 | 0.83 | 0.99 | |
| Federblech | ||||
| 53 | 2609110246 | 0.83 | 0.99 | |
| Druckfeder DIN 17223, 2076 GRADE B | ||||
| 54 | 2609110306 | 0.83 | 0.99 | |
| Grundplatte | ||||
| 70 | 2609110307 | 23.75 | 28.26 | |
| Bolzen | ||||
| 71 | 2609110283 | 1.70 | 2.02 | |
| Platte | ||||
| 90 | 2609110741 | 2.24 | 2.67 | |
| Taste | ||||
| 91 | 2609100248 | 0.83 | 0.99 | |
| Druckfeder | ||||
| 92 | 2609110255 | 0.83 | 0.99 | |
| Abdeckplatte | ||||
| 93 | 2609110480 | 0.83 | 0.99 | |
| Schraube M 3x6 | ||||
| 94 | 2609110367 | 0.83 | 0.99 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 658 | 2610008117 | |||
| Rändelschraube | ||||
| 659 | 2609100568 | 2.24 | 2.67 | |
| Stator 230V | ||||
| 802 | 2609120169 | 33.45 | 39.81 | |
| Anker 230V | ||||
| 803 | 2609120316 | 55.25 | 65.75 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 808 | 1605A0017M | |||
| Kohlebürstensatz | ||||
| 810 | 2609120149 | 7.58 | 9.02 | |
| Gehäusedeckel GRUEN | ||||
| 820 | 2609199109 | 6.54 | 7.78 | |
| Lagerflansch | ||||
| 850 | 2610008123 | 26.84 | 31.94 | |
| Abdeckung | ||||
| 854/7 | 2609100386 | 6.54 | 7.78 | |
| Sockel | ||||
| 855 | 2610008115 | 73.72 | 87.73 | |
| Unterlegscheibe DIN 125-A 6,4-ST | ||||
| 855/10 | 2916011014 | 0.83 | 0.99 | |
| Grundplatte | ||||
| 855/2 | 2609110372 | 4.70 | 5.59 | |
| Schraube | ||||
| 855/21 | 2609110347 | 0.83 | 0.99 | |
| Rastkappe | ||||
| 855/26 | 2600590006 | 1.18 | 1.40 | |
| Untergestell | ||||
| 855/3 | 2609100381 | 5.33 | 6.34 | |
| Stift | ||||
| 855/4 | 2609110455 | 0.83 | 0.99 | |
| KNOPF | ||||
| 855/6 | 2609199008 | 1.18 | 1.40 | |
| Flachrundschraube DIN 603-M6x20 | ||||
| 855/7 | 2910281201 | 0.83 | 0.99 | |
| Stift | ||||
| 855/9 | 2609110483 | 0.83 | 0.99 | |
| Längsanschlag | ||||
| 857 | 2610008113 | 15.71 | 18.69 | |
| Schraube | ||||
| 857/656 | 2609110364 | 0.83 | 0.99 | |
| Einmaulschlüssel SW 17 | ||||
| 863 | 2609110438 | 4.70 | 5.59 | |
| Grundplatte | ||||
| 864/1 | 2609100383 | 15.71 | 18.69 | |
| Handgriff | ||||
| 864/2 | 2609100423 | 2.71 | 3.22 | |
| Griffkappe | ||||
| 864/3 | 2609100140 | 4.10 | 4.88 | |
| Schraube | ||||
| 864/4 | 2609110607 | 1.70 | 2.02 | |
| Mutter | ||||
| 864/5 | 2609110548 | 1.18 | 1.40 | |
| Rändelschraube | ||||
| 865 | 2609199114 | 6.54 | 7.78 | |
| Schraube | ||||
| 866 | 2609199100 | 1.18 | 1.40 | |
| Schraube | ||||
| 868 | 2609110553 | 0.83 | 0.99 | |
| Staubkasten | ||||
| 870 | 2609100384 | 5.83 | 6.94 | |
| Absaugstutzen | ||||
| 871 | 2609100385 | 6.54 | 7.78 | |
| Grundplatte | ||||
| 880 | 2610008124 | 8.45 | 10.06 | |
