Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3601F64800 ( GKS55CE )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Bosch 3601F64800 ( GKS55CE )

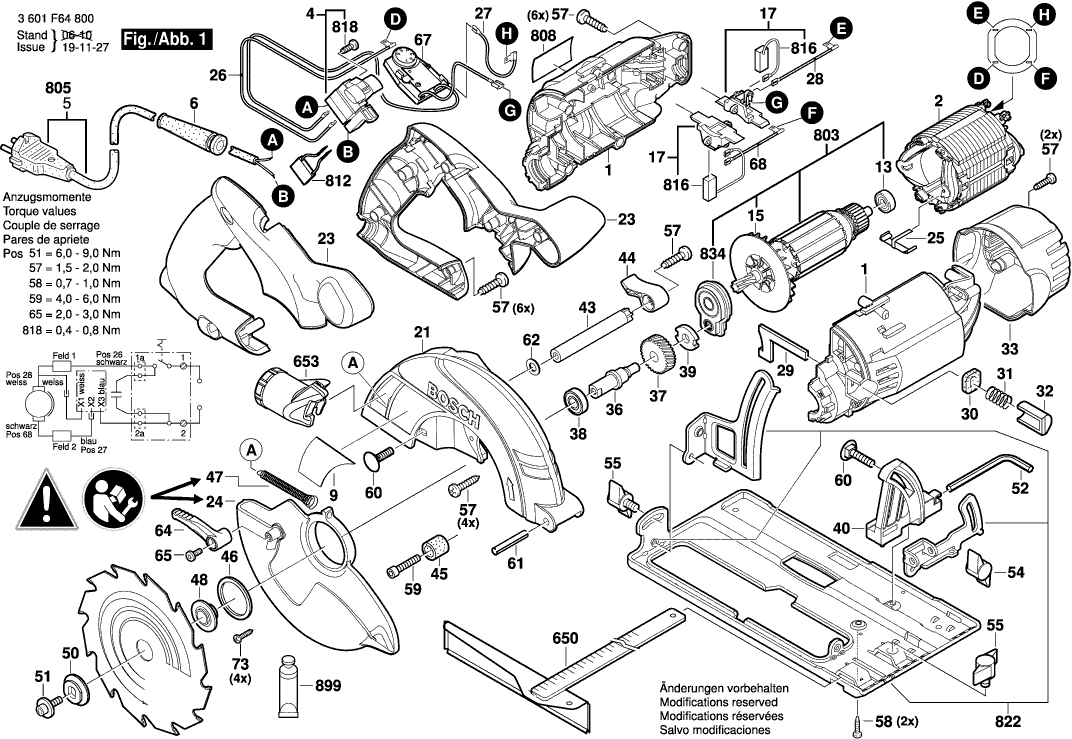

Teilezeichnung 1
Zum Vergrößern anklicken

Teileliste der Bosch 3601F64800 ( GKS55CE )

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Motorgehäuse BLAU
1 1605108244 20.42 24.30

Polschuh 230V
2 1604220346 29.75 35.40

Schalter
4 1607200198 12.41 14.77

Netzanschlussleitung EU 230V 4,15m 2 x 1,0mm H05
5 1607000386 15.71 18.69

Tülle Ø6,4-Ø7,2x76 MM
6 2600703017 1.94 2.31

Firmenschild
9 1601118A98 1.70 2.02

Kugellager 7x19x6
13 2600905032 4.10 4.88

Lüfter
15 1606610145 2.24 2.67

Bürstenplatte
17 1604336050 18.19 21.65

Schutzhaube
21 1605510335 29.75 35.40

Handgriff BLAU
23 1605500248 10.73 12.77

Pendelschutzhaube HK 85
24 1605510337 29.75 35.40

Kontaktfeder
25 1601290010 1.18 1.40

Verbindungsleitung
26 1604449024 1.70 2.02

Verbindungsleitung
27 1604449017 1.70 2.02

Verbindungsleitung
28 1604449025 1.70 2.02

Sperrklinke
29 1601900005 1.70 2.02

Filzdichtung
30 1601015033 1.18 1.40

Druckfeder
31 1604610018 1.18 1.40

Druckknopf
32 1603231019 1.18 1.40

Gehäusedeckel SCHWARZ
33 1605500242 7.58 9.02

Antriebswelle
36 1603124140 7.58 9.02

Stirnrad
37 1606320601 10.73 12.77

Rillenkugellager 12x28x8
38 1600905031 5.33 6.34

Rasterscheibe
39 1600190044 1.18 1.40

Gehrungswinkel
40 1608190027 3.31 3.94

Abstandshülse
43 1600360004 1.94 2.31

Spannhebel
44 1602002006 1.18 1.40

Gummipuffer
45 1600305002 1.18 1.40

Klemmring
46 1600102024 1.70 2.02

Zugfeder
47 1604650018 1.94 2.31

Aufnahmeflansch
48 1605703133 4.70 5.59

Spannscheibe
50 1605703108 2.24 2.67

Innensechskantschraube M6x14 MM
51 1603414007 1.18 1.40

Winkelschraubendreher Din 911-sw5 Schwarz
52 1907950006 3.12 3.71

Innensechskantschlüssel
52 2610364015 2.71 3.22

Flügelmutter M6
54 1603339005 2.24 2.67

Flügelschraube M6
55 1603480017 2.24 2.67

Schraube 4x16
57 2603490022 0.83 0.99

Linsenkopfschraube 3x10 ST
58 1613435034 0.83 0.99

Gewindefurchschraube M6x25 MM
59 1603414010 1.18 1.40

Flachrundschraube DIN 603-M6x20
60 2910281201 0.83 0.99

Spannstift 6x36 DIN 7346
61 2917780157 0.83 0.99

Unterlegscheibe
62 2916011894 0.83 0.99

Hebel
64 1602002011 1.70 2.02

Torx-Linsenschraube M4x12
65 2610386516 1.18 1.40

Gewindefurchschraube DIN 7500-M 4x12
65 2914491409 0.83 0.99

Drehzahlregler
67 1607233210 49.56 58.98

Verbindungsleitung
68 1604449013 1.18 1.40

Torx-Linsenschraube 3x10 ST
73 1613435033 0.83 0.99

Nicht mehr lieferbar, kein Ersatz
650 2608190002

Adapter
653 1608005008 2.24 2.67

Anker 230V
803 1607000A57 91.56 108.96

Typschild
808 160111A3H3 1.94 2.31

Entstörfilter
812 1607328028 4.10 4.88

Kohlebürste
816 1607014161 10.73 12.77

Zylinderschraube M3x6,5-4.8
818 2603410001 1.18 1.40

Grundplatte
822 1607000741 40.61 48.33

Lagerbrücke
834 1607000A53 12.41 14.77

Fetttube 225 ML
899 1605430003 29.75 35.40
