Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0601128003 ( GMB10-2 )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

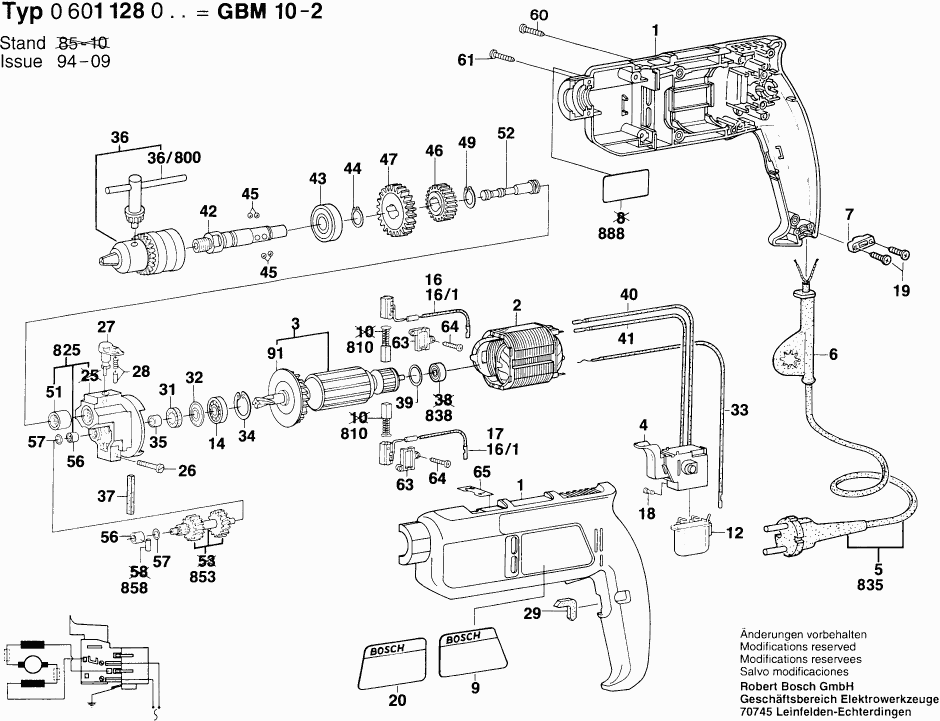

Zeichnungen der Bosch 0601128003 ( GMB10-2 )
Teileliste der Bosch 0601128003 ( GMB10-2 )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Gehäuseschale BLAU | ||||
| 1 | 2605104212 | 29.75 | 35.40 | |
| Polschuh 240V | ||||
| 2 | 2604220411 | 18.19 | 21.65 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 3 | 2604010553 | |||
| Schalter | ||||
| 4 | 2607200260 | 8.45 | 10.06 | |
| Tülle Ø6,9 MM | ||||
| 6 | 2600707059 | 2.24 | 2.67 | |
| Tülle Ø11,6-Ø12,5x84 MM | ||||
| 6 | 2600707060 | 1.94 | 2.31 | |
| Tülle Ø8,8 MM | ||||
| 6 | 2600707061 | 1.94 | 2.31 | |
| Leitungshalter | ||||
| 7 | 2601035001 | 1.18 | 1.40 | |
| Klebeschild | ||||
| 9 | 2601110439 | 0.83 | 0.99 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 12 | 2607329114 | |||
| Rillenkugellager 9x24x7 | ||||
| 14 | 2600905021 | 6.54 | 7.78 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 16 | 2604465054 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 17 | 2604465054 | |||
| Zylinderschraube M3x6,5-4.8 | ||||
| 18 | 2603410001 | 1.18 | 1.40 | |
| Blechschraube DIN 7981-ST3,9x16-C-H | ||||
| 19 | 2910611019 | 2.24 | 2.67 | |
| Hinweisschild | ||||
| 20 | 2601110440 | 0.83 | 0.99 | |
| Zylinderblechschraube | ||||
| 26 | 2603435005 | 0.83 | 0.99 | |
| Drehknopf | ||||
| 27 | 2602026042 | 5.33 | 6.34 | |
| Rastkappe | ||||
| 28 | 2600590006 | 1.18 | 1.40 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 29 | 2601022000 | |||
| Filzring | ||||
| 31 | 2600108002 | 1.70 | 2.02 | |
| Tellerscheibe | ||||
| 32 | 2600500002 | 1.18 | 1.40 | |
| Erdleitung | ||||
| 33 | 2604448097 | 1.18 | 1.40 | |
| Sicherungsring DIN 472-24x1,2 MM | ||||
| 34 | 2916660008 | 1.70 | 2.02 | |
| Steckhülse | ||||
| 35 | 2600400008 | 1.18 | 1.40 | |
| Boorhouder 1/2 10 | ||||
| 36 | 1608571054 | 0.83 | 0.99 | |
| Bohrfutterschlüssel SG2 | ||||
| 36/800 | 2607950007 | 5.33 | 6.34 | |
| Filzstreifen | ||||
| 37 | 2601005009 | 1.18 | 1.40 | |
| O-Ring 15x2 MM | ||||
| 39 | 1900210012 | 0.83 | 0.99 | |
| Verbindungsleitung L=154 MM WEISS | ||||
| 40 | 2604448000 | 1.18 | 1.40 | |
| Verbindungsleitung L=124 MM WEISS | ||||
| 41 | 2604448018 | 1.94 | 2.31 | |
| Bohrspindel 1/2"-20 UNF | ||||
| 42 | 2606135017 | 44.82 | 53.34 | |
| Rillenkugellager 17x35x10 | ||||
| 43 | 1900905163 | 8.45 | 10.06 | |
| Sicherungsring DIN 471 17x1 MM | ||||
| 44 | 2916650008 | 1.18 | 1.40 | |
| Kugel DIN 5401-3,5 MM-III-ST | ||||
| 45 | 1903230006 | 1.70 | 2.02 | |
| Stirnrad Z=35 | ||||
| 46 | 2606317051 | 10.73 | 12.77 | |
| Stirnrad Z=48 | ||||
| 47 | 2606317050 | 12.41 | 14.77 | |
| Sicherungsbügel DIN 471-15x1-FSt | ||||
| 49 | 2916650006 | 1.18 | 1.40 | |
| Nadelhülse | ||||
| 51 | 2600910000 | 4.70 | 5.59 | |
| Schaltwelle | ||||
| 52 | 2603105035 | 8.45 | 10.06 | |
| Nadellager Ø6 MM | ||||
| 56 | 2600914010 | 2.24 | 2.67 | |
| Ausgleichscheibe 0,3 MM | ||||
| 57 | 2600100607 | 1.18 | 1.40 | |
| Blechschraube DIN 7981-3,9x19-C-Z-ST | ||||
| 60 | 2912401020 | 0.83 | 0.99 | |
| Torx-Linsenschraube 3x18 | ||||
| 61 | 2603490018 | 0.83 | 0.99 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 63 | 2601015054 | |||
| Torx-Linsenschraube 3x10 | ||||
| 64 | 2603490017 | 1.70 | 2.02 | |
| Klebeschild | ||||
| 65 | 2601110445 | 1.18 | 1.40 | |
| Lüfter | ||||
| 91 | 2606610022 | 3.31 | 3.94 | |
| Kohlebürstensatz | ||||
| 810 | 2604321905 | 10.50 | 12.50 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 825 | 2605807911 | |||
| Netzanschlussleitung EU 4,15m 2 x 1,0mm H07 RN-F | ||||
| 835 | 1607000227 | 20.42 | 24.30 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 838 | 2600420900 | |||
| Welle Mit Zahnrad Z= 9/22/21 | ||||
| 853 | 2606100912 | 36.85 | 43.85 | |
| O-Ring 28x3 MM | ||||
| 858 | 1900210129 | 1.94 | 2.31 | |
| Typschild | ||||
| 888 | 160111A3H3 | 1.94 | 2.31 | |
