Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3601J26200 ( GSC18V-16 )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

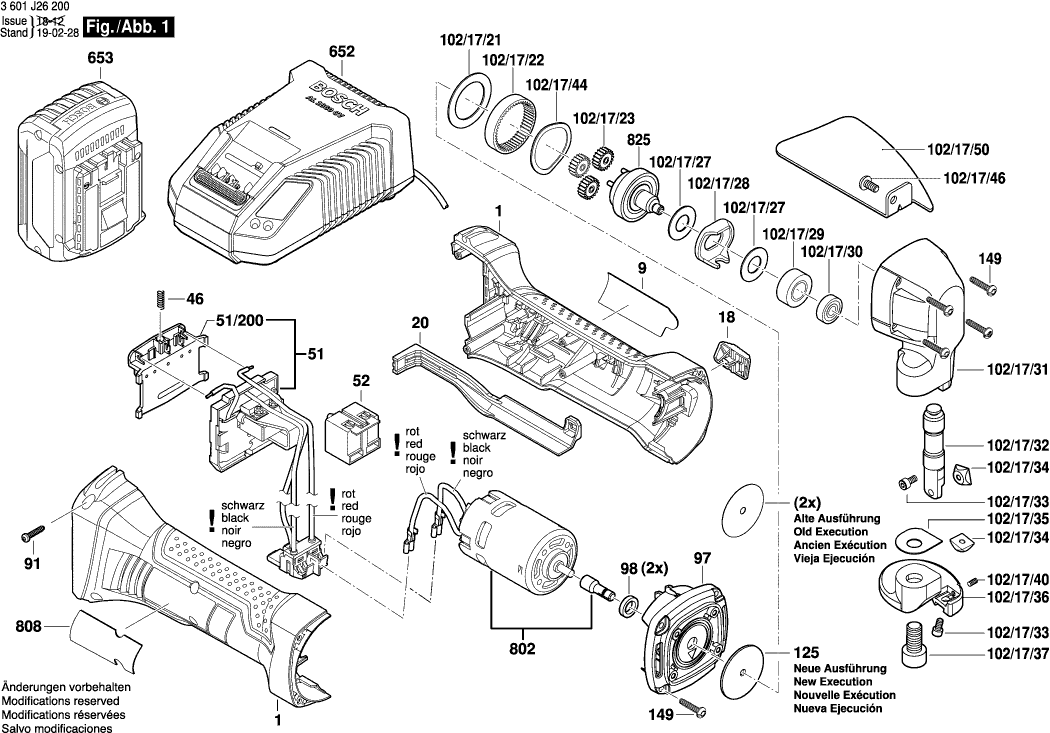

Zeichnungen der Bosch 3601J26200 ( GSC18V-16 )
Teileliste der Bosch 3601J26200 ( GSC18V-16 )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Gehäuseschale BLAU | ||||
| 1 | 1605108282 | 13.90 | 16.54 | |
| Firmenschild GSC 18V-16 | ||||
| 9 | 3601110616 | 2.18 | 2.59 | |
| Schalterknopf | ||||
| 18 | 1602025071 | 1.00 | 1.19 | |
| Verstellschieber | ||||
| 20 | 1602319023 | 6.53 | 7.77 | |
| Druckfeder | ||||
| 46 | 1609280477 | 1.32 | 1.57 | |
| Elektronikmodul | ||||
| 51 | 1607233340 | 45.52 | 54.17 | |
| Kontakthalter | ||||
| 51/200 | 1609280478 | 10.68 | 12.71 | |
| Ein/Aus-Schalter | ||||
| 52 | 2607202071 | 13.90 | 16.54 | |
| Gewindefurchschraube | ||||
| 91 | 1603435071 | 1.00 | 1.19 | |
| Zwischenflansch | ||||
| 97 | 3605700213 | 2.18 | 2.59 | |
| Filzring | ||||
| 98 | 3600200041 | 1.90 | 2.26 | |
| Scheibe 1,0 MM DICK | ||||
| 102/17/21 | 1600102029 | 5.27 | 6.27 | |
| Hohlrad | ||||
| 102/17/22 | 1606337004 | 8.45 | 10.06 | |
| Planetrad | ||||
| 102/17/23 | 1606337003 | 4.10 | 4.88 | |
| Passscheibe | ||||
| 102/17/27 | 3600102049 | 2.18 | 2.59 | |
| U-Blech | ||||
| 102/17/28 | 3602311052 | 3.71 | 4.41 | |
| Stützrolle | ||||
| 102/17/29 | 3600905158 | 20.39 | 24.26 | |
| Kugellager 626 DIN 625 | ||||
| 102/17/30 | 1600900038 | 6.53 | 7.77 | |
| Getriebegehäuse | ||||
| 102/17/31 | 1605190266 | 75.38 | 89.70 | |
| Stössel | ||||
| 102/17/32 | 3602317042 | 22.88 | 27.23 | |
| Innensechskantschraube DIN 912-M4x8-12.9 | ||||
| 102/17/33 | 2910401118 | 2.18 | 2.59 | |
| Messer | ||||
| 102/17/34 | 3608635009 | 30.08 | 35.80 | |
| Unterlegscheibe 0,2 mm | ||||
| 102/17/35 | 3602311047 | 2.18 | 2.59 | |
| Schneidtisch | ||||
| 102/17/36 | 3606455042 | 75.38 | 89.70 | |
| Innensechskantschraube DIN 912-M10x20-12.9 | ||||
| 102/17/37 | 2910401289 | 1.32 | 1.57 | |
| Gewindestift | ||||
| 102/17/40 | 3603435056 | 3.31 | 3.94 | |
| SCHROEFDRAADPEN | ||||
| 102/17/40 | 2912040118 | 1.32 | 1.57 | |
| Federscheibe | ||||
| 102/17/44 | 1600150013 | 1.00 | 1.19 | |
| Gewindefurchschraube DIN 7500-UM5x10-ST | ||||
| 102/17/46 | 3603391007 | 2.18 | 2.59 | |
| Spanabweiser | ||||
| 102/17/50 | 1601334013 | 13.90 | 16.54 | |
| Dichtscheibe | ||||
| 125 | 3600109026 | 1.32 | 1.57 | |
| Torx-Linsenschraube 4x25 | ||||
| 149 | 2603490024 | 1.32 | 1.57 | |
| Ladegerät EU GAL 1880 CV 230/14,4-18V | ||||
| 652 | 2607225921 | 114.26 | 135.97 | |
| Akku-Paket BBS MR, 18V, 5,0 Ah 48 S | ||||
| 653 | 2607337069 | 114.26 | 135.97 | |
| Gleichstrommotor | ||||
| 802 | 3607031879 | 146.07 | 173.82 | |
| Typschild | ||||
| 808 | 3601119923 | 4.58 | 5.45 | |
| Exzenterwelle | ||||
| 825 | 3607031860 | 91.33 | 108.68 | |
