Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 06013777V2 ( GWS8-125C )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Bosch 06013777V2 ( GWS8-125C )

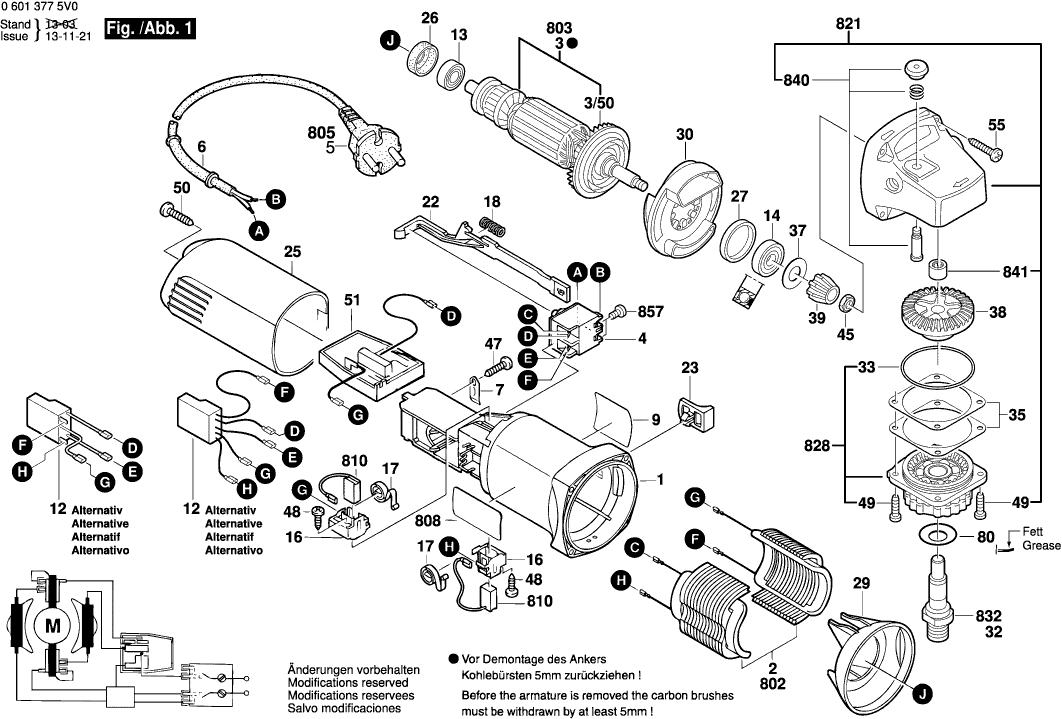

Teilezeichnung 1
Zum Vergrößern anklicken

Teilezeichnung 2
Zum Vergrößern anklicken

Teileliste der Bosch 06013777V2 ( GWS8-125C )

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Motorgehäuse
1 1619P09772 10.73 12.77

Polschuh 230V
2 1604220506 15.71 18.69

Anker 230V
3 1604010B04 40.61 48.33

Lüfter
3/50 1606610141 3.31 3.94

Schalter
4 1607200146 7.58 9.02

Netzanschlussleitung EU 2,6m 2 x 1,0 mm
5 1607000385 11.88 14.14

Tülle Ø6,5-Ø6,9x95 MM
6 2600703012 2.24 2.67

Befestigungsschelle
7 1601302017 0.83 0.99

Firmenschild
9 1618B0002N 0.83 0.99

Entstörfilter
12 2609120008 11.88 14.14

Rillenkugellager 7x19x6
13 2600905103 4.70 5.59

Rillenkugellager
14 1619P11240 2.24 2.67

Bürstenhalter
16 1619P01811 2.24 2.67

Spiralfeder
17 1604652013 1.18 1.40

Druckfeder
18 1604611031 2.24 2.67

Verstellschieber
22 1602319009 1.94 2.31

Schalterknopf SCHWARZ
23 1619P02762 1.94 2.31

Gehäusedeckel BLAU
25 1605500194 4.10 4.88

Zwischenring
26 1600502024 1.70 2.02

Gummiring
27 1600206025 1.70 2.02

Luftleitring
29 1600591023 1.94 2.31

Luftleitring
30 1600591024 2.71 3.22

O-Ring 42,0x1,1 MM
33 1600210041 1.94 2.31

Ausgleichscheibe 0,1 MM DICK
35 1600136016 1.94 2.31

Ausgleichscheibe 0,2 MM DICK
35 1600136017 1.94 2.31

Abdeckscheibe
37 1600100033 1.94 2.31

Umsetzgetriebe
38 2609110150 5.33 6.34

Ritzel
39 2609110149 3.31 3.94

Sechskantmutter
45 2915011007 0.83 0.99

Spezialschraube
47 2609110052 0.83 0.99

Torx-Linsenschraube 3x10
48 1619P00220 0.83 0.99

Gewindefurchschraube DIN 7500, M4x10, SR10.2
49 1603435068 1.18 1.40

Blechschraube DIN 7981-ST3,9x19-C-H
50 2910611020 1.18 1.40

Regler 220-240V
51 1607233139 36.85 43.85

Torx-Linsenschraube
55 1603435078 0.83 0.99

Abdeckscheibe
80 1619P09390 1.70 2.02

Zusatzhandgriff M10
650/10 160202509T 2.71 3.22

Rundmutter M14
650/20 1603345043 6.54 7.78

Zweilochmutterndreher
650/30 1619P08927 3.31 3.94

Aufspannflansch Ø22,3xØ42 MM
650/50 2605703014 4.10 4.88

O-Ring 20,35x1,78 MM
650/50/20 1600210039 1.70 2.02

Schutzhaube Ø125 MM SILBER
651 1600A00XU7 6.54 7.78

Typschild
808 160111A3PW 1.94 2.31

Kohlebürstensatz 10 x 1 607 014 145
810 1607000483 60.65 72.17

Kohlebürstensatz
810 1607014145 7.58 9.02

Entstörfilter
812 2609120008 11.88 14.14

Getriebegehäuse
821 1605806466 12.41 14.77

Lagerflansch SCHWARZ
828 1619P02708 7.58 9.02

Schleifspindel
832 1607000D6A 5.83 6.94

Sechskantschraubendreher 4x95
833 1619P01598 1.94 2.31

Schlüsselhalter
834 3602311050 1.70 2.02

Druckknopf SCHWARZ
840 1607000298 3.31 3.94

Nadelhülse Ø8xØ12x8 MM
841 1600910018 4.10 4.88

Linsenschraube DIN7985-M3,5x5-4.8-H
857 2910641081 0.83 0.99

Aufspannflansch Ø22,3xØ42 MM
860 2605703014 4.10 4.88
