Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0603268803 ( PHG600CE )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

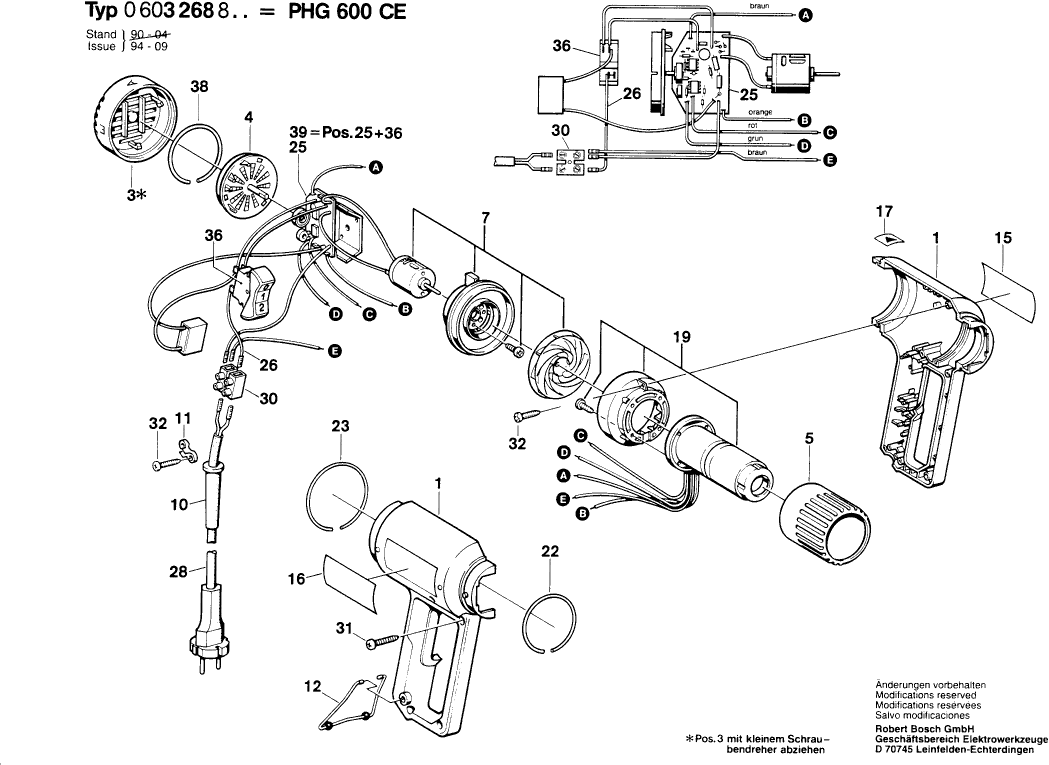

Zeichnungen der Bosch 0603268803 ( PHG600CE )
Teileliste der Bosch 0603268803 ( PHG600CE )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Motorgehäuse GRUEN | ||||
| 1 | 1609201481 | 18.19 | 21.65 | |
| Verschlussdeckel | ||||
| 3 | 1609201571 | 7.58 | 9.02 | |
| Schlitzscheibe | ||||
| 4 | 1609201483 | 5.33 | 6.34 | |
| Schutzrohr | ||||
| 5 | 1609201484 | 7.58 | 9.02 | |
| Gleichstrommotor 220V | ||||
| 7 | 1609202256 | 33.45 | 39.81 | |
| Tülle | ||||
| 10 | 1609202793 | 1.94 | 2.31 | |
| Befestigungsschelle | ||||
| 11 | 1609201487 | 1.18 | 1.40 | |
| Stützbügel | ||||
| 12 | 1609202794 | 1.70 | 2.02 | |
| Firmenschild | ||||
| 15 | 1601110585 | 2.24 | 2.67 | |
| Typschild | ||||
| 16 | 1601110586 | 0.83 | 0.99 | |
| Klebeschild ROT | ||||
| 17 | 1601110369 | 2.24 | 2.67 | |
| Zylinderheizkörper 230-240V | ||||
| 19 | 1609203100 | 67.25 | 80.03 | |
| Sprengring CA.Ø2,3xØ47 MM | ||||
| 22 | 1609201490 | 1.70 | 2.02 | |
| Sprengring CA.Ø2,5xØ62 MM | ||||
| 23 | 1609201491 | 1.70 | 2.02 | |
| Leiterplatte Bestückt 220V | ||||
| 25 | 1609202257 | 33.45 | 39.81 | |
| Verbindungsleitung | ||||
| 26 | 1609201492 | 2.24 | 2.67 | |
| Netzanschlussleitung | ||||
| 28 | 1609201493 | 8.45 | 10.06 | |
| Anschlussklemme 2-POLIG | ||||
| 30 | 1609390042 | 1.18 | 1.40 | |
| Blechschraube DIN 7983-B2,9x16 | ||||
| 31 | 2910615507 | 1.70 | 2.02 | |
| Blechschraube DIN 7981-ST 2,9x13-F-H | ||||
| 32 | 2910614406 | 0.83 | 0.99 | |
| Ein/Aus-Schalter | ||||
| 36 | 1609201500 | 8.45 | 10.06 | |
| Spannring Ø1,5xØ47 MM | ||||
| 38 | 1609201723 | 1.18 | 1.40 | |
| Leiterplatte Bestückt 220V | ||||
| 39 | 1609202257 | 33.45 | 39.81 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 700 | 1609201797 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 701 | 1609201798 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 702 | 1609201799 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 703 | 1609201800 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 704 | 1609201801 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 705 | 1609201802 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 706 | 1609201807 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 707 | 1609201808 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 708 | 1609201809 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 709 | 1609201810 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 710 | 1609201811 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 711 | 1609201812 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 712 | 1609201813 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 713 | 1609201647 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 714 | 1609201648 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 715 | 1609390450 | |||
| Klinge | ||||
| 715/10 | 1609201745 | 8.45 | 10.06 | |
| Klinge | ||||
| 715/20 | 1609201746 | 8.45 | 10.06 | |
| Unterlegscheibe 8,4 DIN 433-ST | ||||
| 715/30 | 2916011015 | 0.83 | 0.99 | |
| Sechskantmutter DIN 934-M8-8-A | ||||
| 715/40 | 2915011009 | 1.94 | 2.31 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 716 | 1609390451 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 717 | 1609201795 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 718 | 1609390452 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 719 | 1609201796 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 720 | 1609390453 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 721 | 1609201752 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 722 | 1609201751 | |||
