Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3600HA4101 ( ROTAK1400-37R )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Bosch 3600HA4101 ( ROTAK1400-37R )

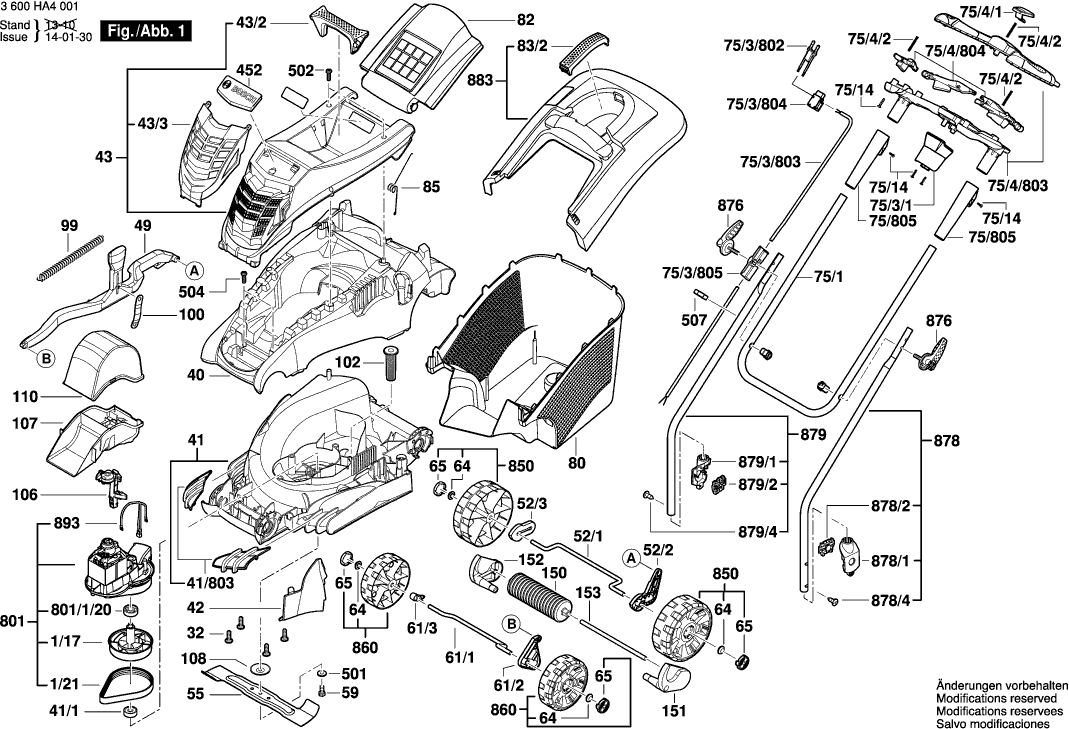

Teilezeichnung 1
Zum Vergrößern anklicken

Teileliste der Bosch 3600HA4101 ( ROTAK1400-37R )

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Antriebswelle
1/17 F016103758 11.88 14.14

Antriebsriemen
1/21 F016L65351 9.53 11.34

Gewindeschneidschraube
32 F016L37433 0.83 0.99

Mähergehäuse
40 F016L68101 20.42 24.30

Gehäuse
41 F016Z68099 26.84 31.94

Lager 6002-2RS
41/1 F016L67442 2.71 3.22

Abdeckblende
41/803 F016104420 13.93 16.58

Abdeckblende
42 F016L66039 1.94 2.31

Motorhaube
43 F016L68149 20.42 24.30

Traggriff
43/2 F016L68084 1.70 2.02

Ziergitter SILBER
43/3 F016L68150 4.10 4.88

Nicht mehr lieferbar, kein Ersatz
49 F016L68111

Achse
52/1 F016L68527 2.24 2.67

Nicht mehr lieferbar, kein Ersatz
52/2 F016L90582

Distanzstück
52/3 F016L90583 1.18 1.40

Mähmesser
55 F016L65400 26.84 31.94

Sechskantschraube M8x20 MM
59 F016T48547 1.94 2.31

Achse
61/1 F016L68526 1.94 2.31

Hebel
61/2 F016L90581 5.33 6.34

Distanzstück
61/3 F016L90585 1.18 1.40

Rastkappe
64 F016L68095 1.18 1.40

Abdeckkappe
65 F016L68116 0.83 0.99

Handgriff
75/1 F016L90608 12.41 14.77

Gewindeschneidschraube 4x19 MM
75/14 F016T49429 0.83 0.99

Schaltergehäuse
75/3/1 F016L67217 4.70 5.59

Verbindungskabel EU
75/3/802 F016104214 5.83 6.94

Verbindungskabel
75/3/803 F016104164 8.45 10.06

Schaltersatz
75/3/804 F016104162 10.73 12.77

Seilführung
75/3/805 F016104213 6.54 7.78

Druckknopf
75/4/1 F016L67150 0.83 0.99

Knopffeder
75/4/2 F016L67151 0.83 0.99

Gehäusesatz
75/4/803 F016104159 15.71 18.69

Schaltsegment
75/4/804 F016104160 7.58 9.02

Hülse
75/805 F016104161 4.70 5.59

Fangkorb Unterteil SCHWARZ
80 F016L65674 36.85 43.85

Schutzlappen
82 F016L66137 8.45 10.06

Handgriff SCHWARZ
83/2 F016L66441 2.71 3.22

Feder
85 F016L66165 1.70 2.02

Feder
99 F016L59327 2.24 2.67

Blattfeder
100 F016L68117 0.83 0.99

Haltestopfen
102 F016L68536 15.71 18.69

Leitungsführung
106 F016L90584 1.18 1.40

Schallwand
107 F016L68449 2.24 2.67

Lagerdeckel
108 F016L67627 1.18 1.40

Schallwand
110 F016L68448 1.94 2.31

Rollwalze
150 F016L65871 8.45 10.06

Haltearm
151 F016L64900 2.24 2.67

Haltearm
152 F016L64901 2.24 2.67

Spindel
153 F016L65869 5.33 6.34

Firmenzeichen Rotak 1400-37 R
452 F016L68157 1.94 2.31

Unterlegscheibe Ø8,15 MM
501 F016T40590 1.18 1.40

Torx-Flanschschraube
502 F016L68124 0.83 0.99

Gewindeschneidschraube 4x19 MM
504 F016T49429 0.83 0.99

Leitungshalter ROTAK II
507 F016L66895 0.83 0.99

Elektromotor
801 F016103595 113.29 134.82

Lager
801/1/20 F016L64594 2.24 2.67

Nicht mehr lieferbar, kein Ersatz
850 F016104422

Rad
860 F016104421 7.58 9.02

Klemmhebel
876 F016L67530 8.45 10.06

Untergriff
878 F016104581 9.53 11.34

Befestigungswinkel
878/1 F016L68102 0.83 0.99

Druckknopf
878/2 F016L68103 0.83 0.99

Schraube M5x8 Csk Hd.
878/4 F016L36542 1.94 2.31

Untergriff
879 F016104582 7.58 9.02

Befestigungswinkel
879/1 F016L68102 0.83 0.99

Druckknopf
879/2 F016L68103 0.83 0.99

Schraube M5x8 Csk Hd.
879/4 F016L36542 1.94 2.31

Fangkorb Oberteil
883 F016104465 12.41 14.77

Temperaturwächter
893 F016103604 5.83 6.94
